Зажимы натяжные болтовые типа НБ

Назначение устройства

Зажимы натяжные болтовые предназначены для анкерного натяжного крепления алюминиевых, сталеалюминевых и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор ЛЭП.

Конструкция

Корпус зажима выполнен из немагнитного коррозионностойкого алюминиевого сплава.

Технические характеристики

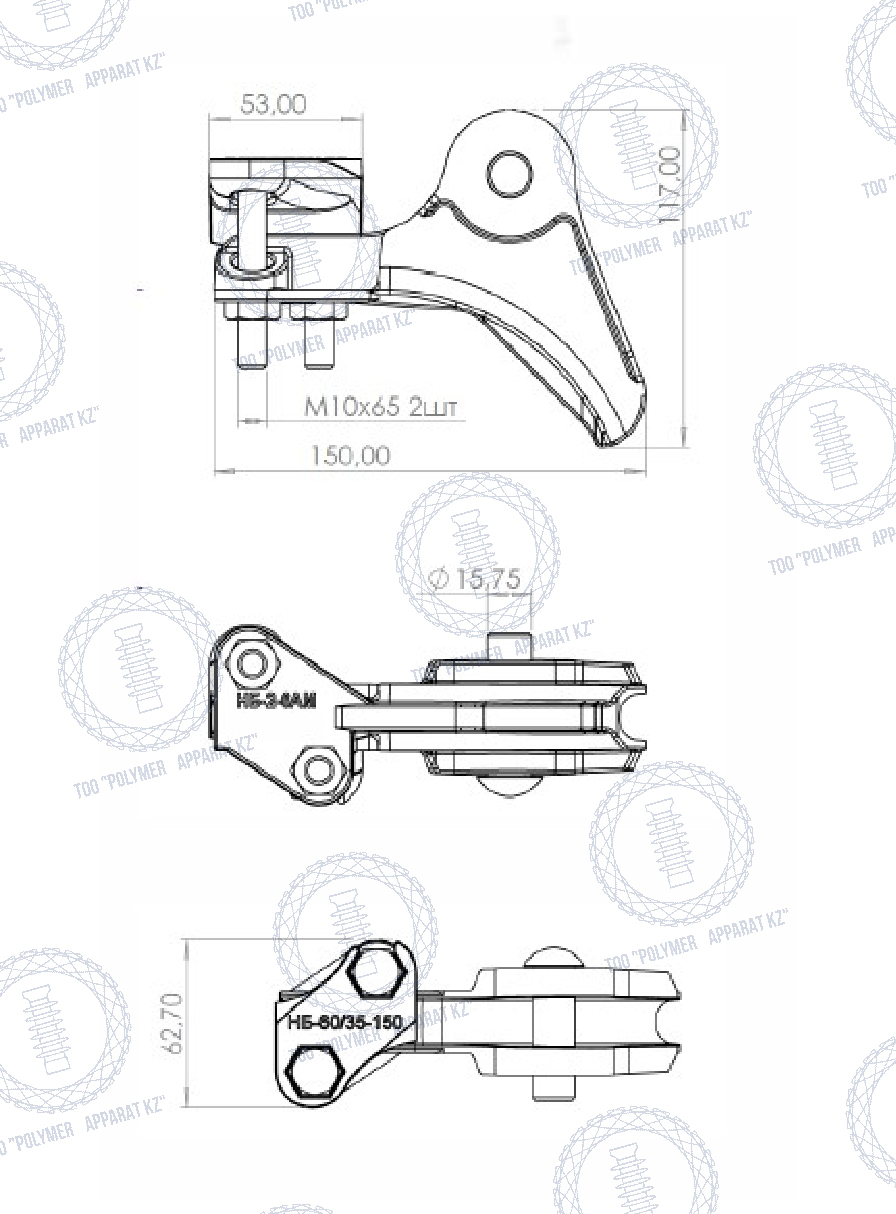

Наименование	Рис.	Маркировка проводов по ГОСТ 839-80	Разрывная нагрузка, кН, не менее
НБ-2-6АМ	1	А95,А120,А150, АС70/11, АС95/16, АС120/19, АС150/19, АС150/24, АС150/34; СИП-3: 1х70, 1х95, 1х120, 1х150 мм2	46,7*

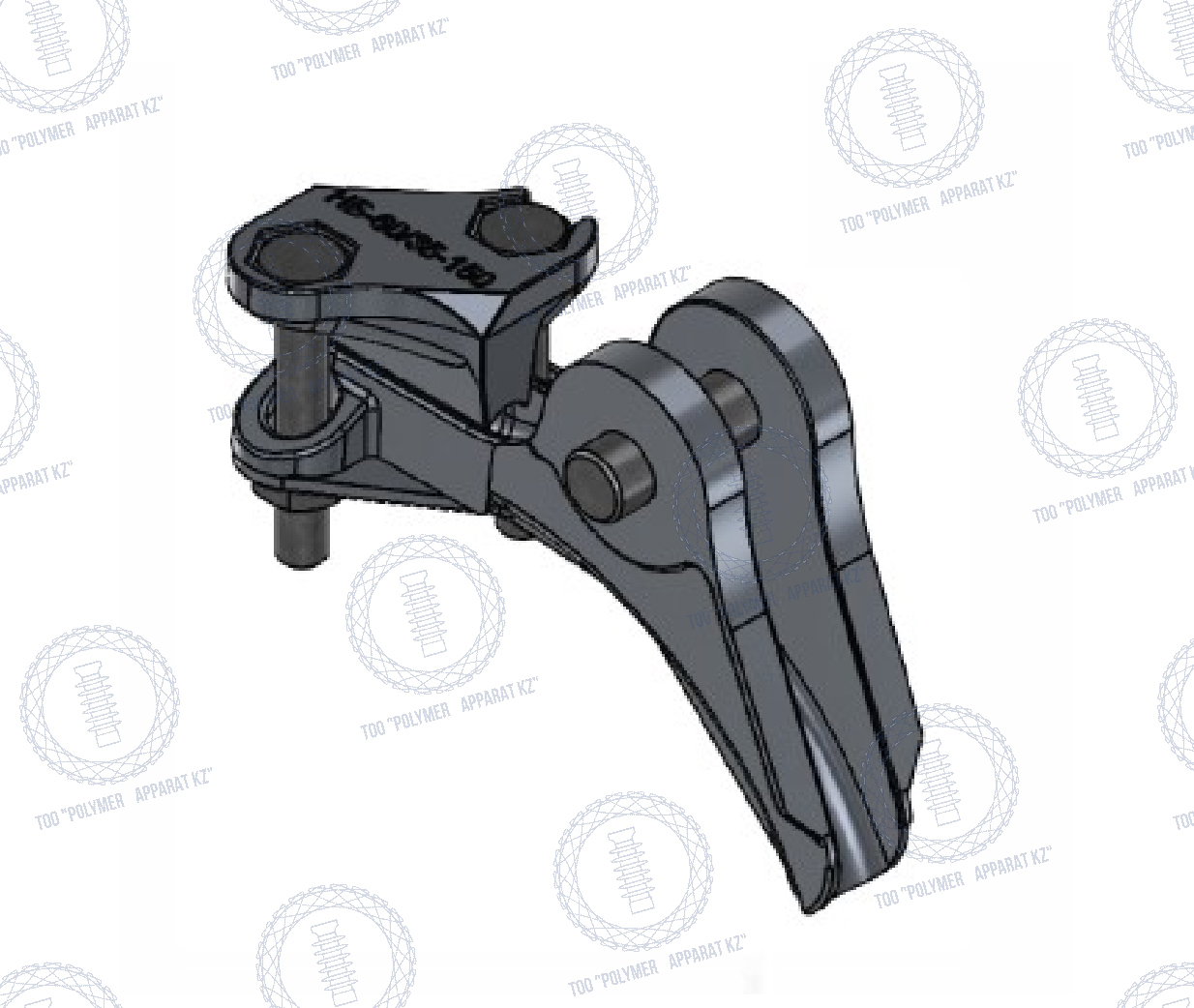

НБ-60/35-150	2	АС16/2,7; АС25/4,2; АС35/6,2; AC50/8,0; АС70/11; АС95/16; АС120/19, АС150/19, АС150/24, АС150/34; СИП-3: 1х35, 1х50, 1х70, 1х95, 1х120, 1х150 мм2

* По требованию заказчика, зажим может быть изготовлен с повышенными механическими характеристиками.
