Изоляторы ЛК-70

Назначение

Предназначены для изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока. Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. (в соответствии с ГОСТ Р 55189-2012)

Л - Линейный подвесной стержневой, вид конструкции
К - Защитная оболочка из кремнийорганической композиции
70 - Значение нормированной механической разрушающей силы при растяжении, кН
10 - Значение номинального напряжения ЛЭП по ГОСТ Р55195-2012, кВ
IV - Максимальная степень загрязнения, при которой может применяться изолятор по ГОСТ 9920-89
XX - Исполнения верхнего и нижнего оконцевателей:
Г-гнездо
С-серьга
П-пестик
УХ - Климатическое исполнение по ГОСТ 15150-69 для макроклиматических районов с умеренным и холодным климатом
Л1 - Категория размещения по ГОСТ 15150-69
1 - для эксплуатации на открытом воздухе

Типы оконцевателей:

Оконцеватели изготавливаются методом литьем с последующей механической обработкой и нанесение покрытия горячее цинкование. На оконцеватели устанавливается запорная арматура, выполненная из нержавеющей стали. Оконцеватели, и запорная арматура имеют антикоррозийное защитное покрытие, соответствующее требованиям ГОСТ Р 51177 и рассчитанное на полный срок эксплуатации изоляторов.
Конструкция и присоединительные размеры оконцевателей изоляторов соответствуют требованиям ГОСТ 11359 , ГОСТ 27396.

Виды оконцевателей:

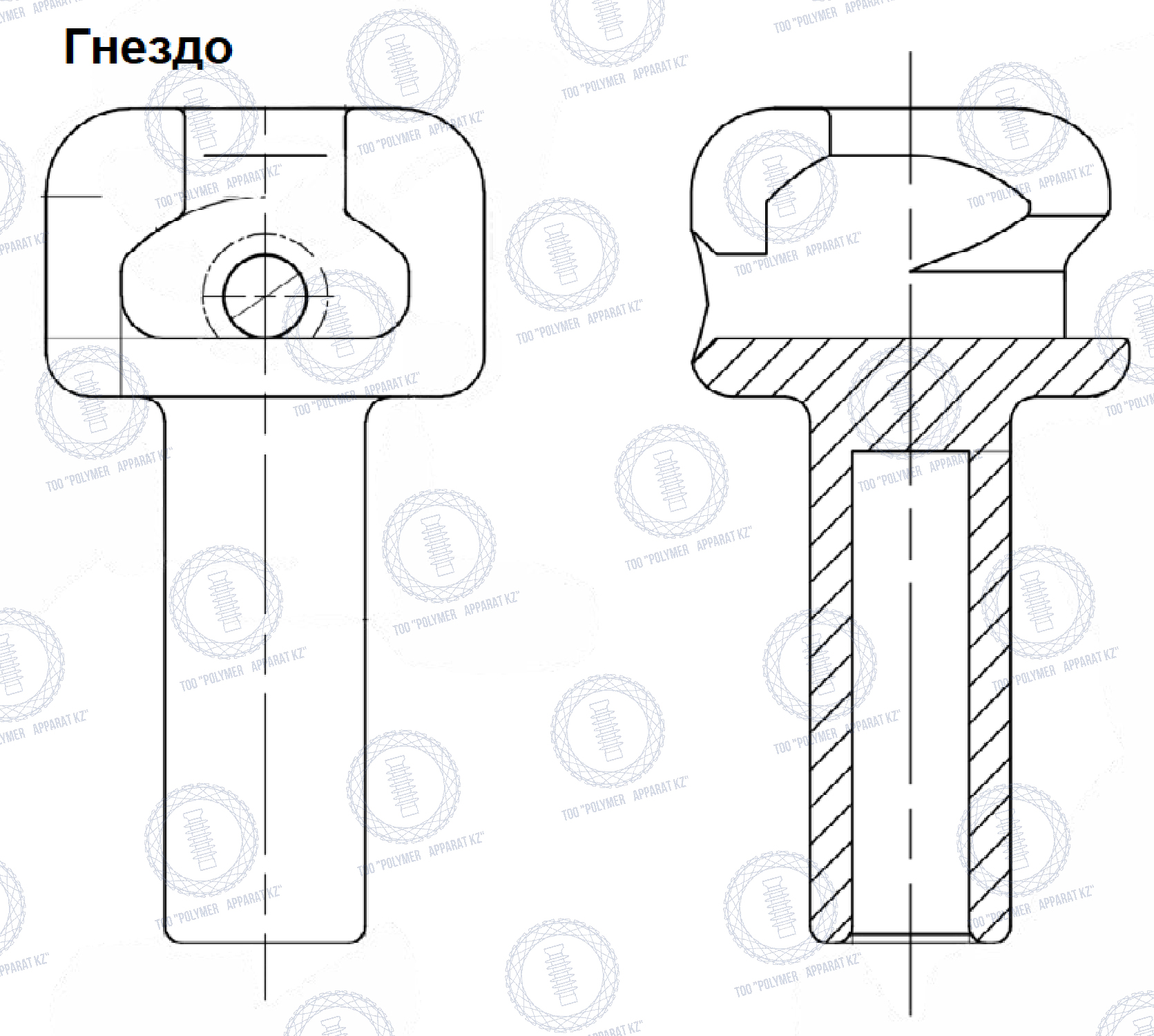

Г - гнездо

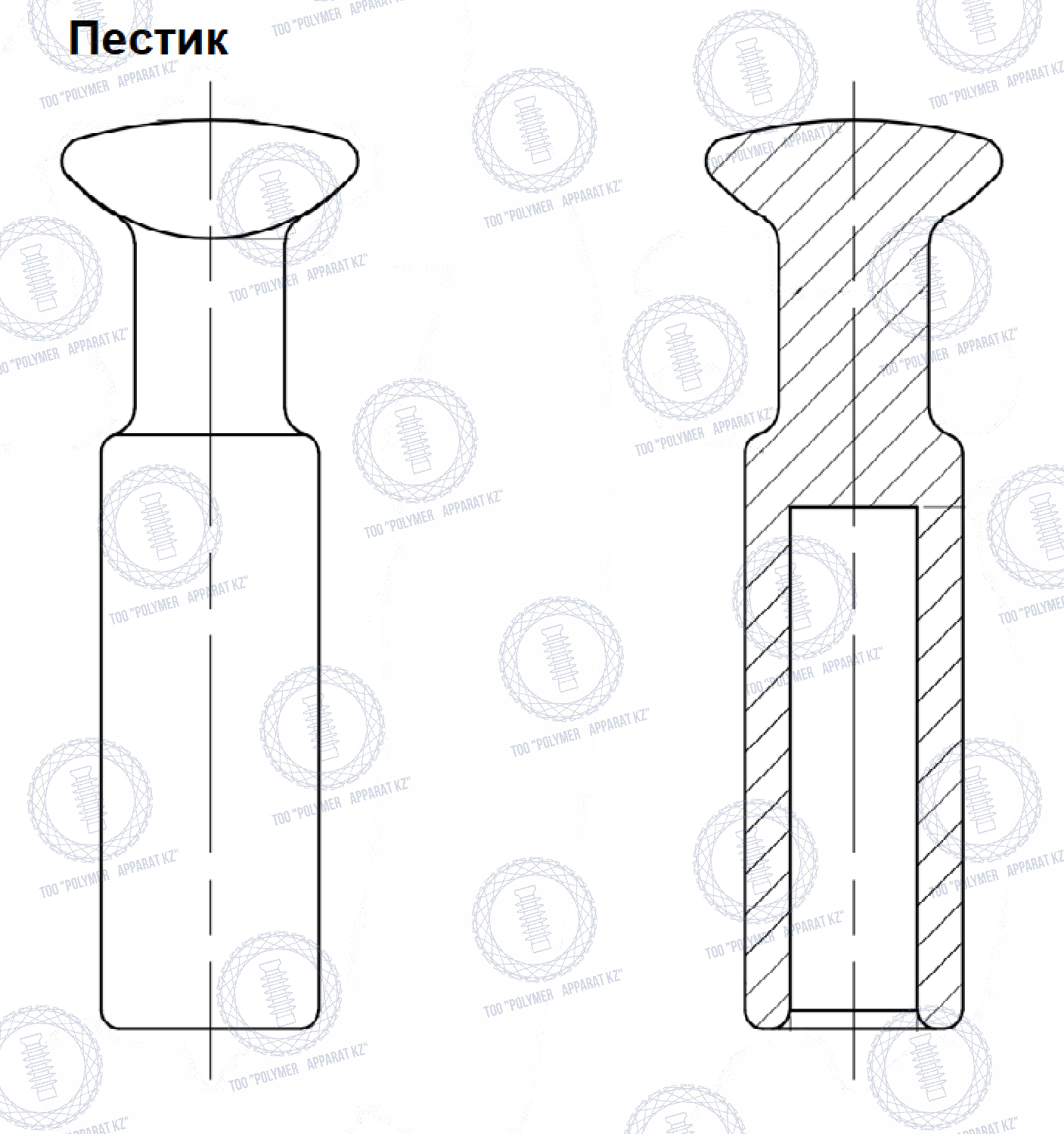

П - пестик

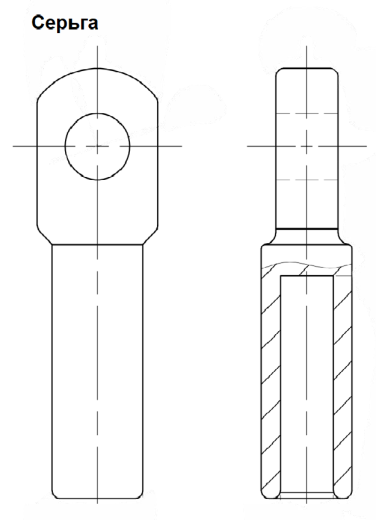

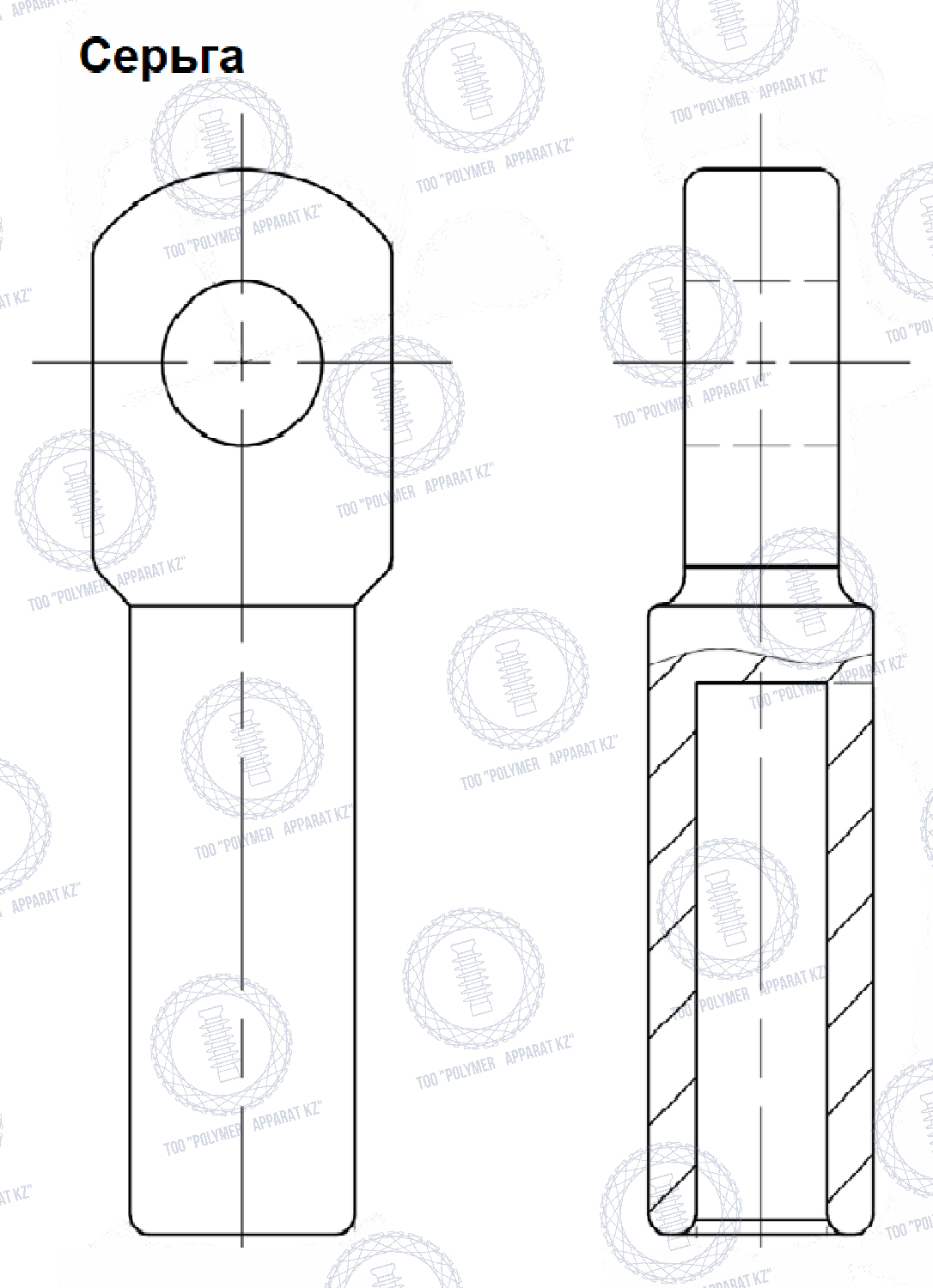

С - Серьга
