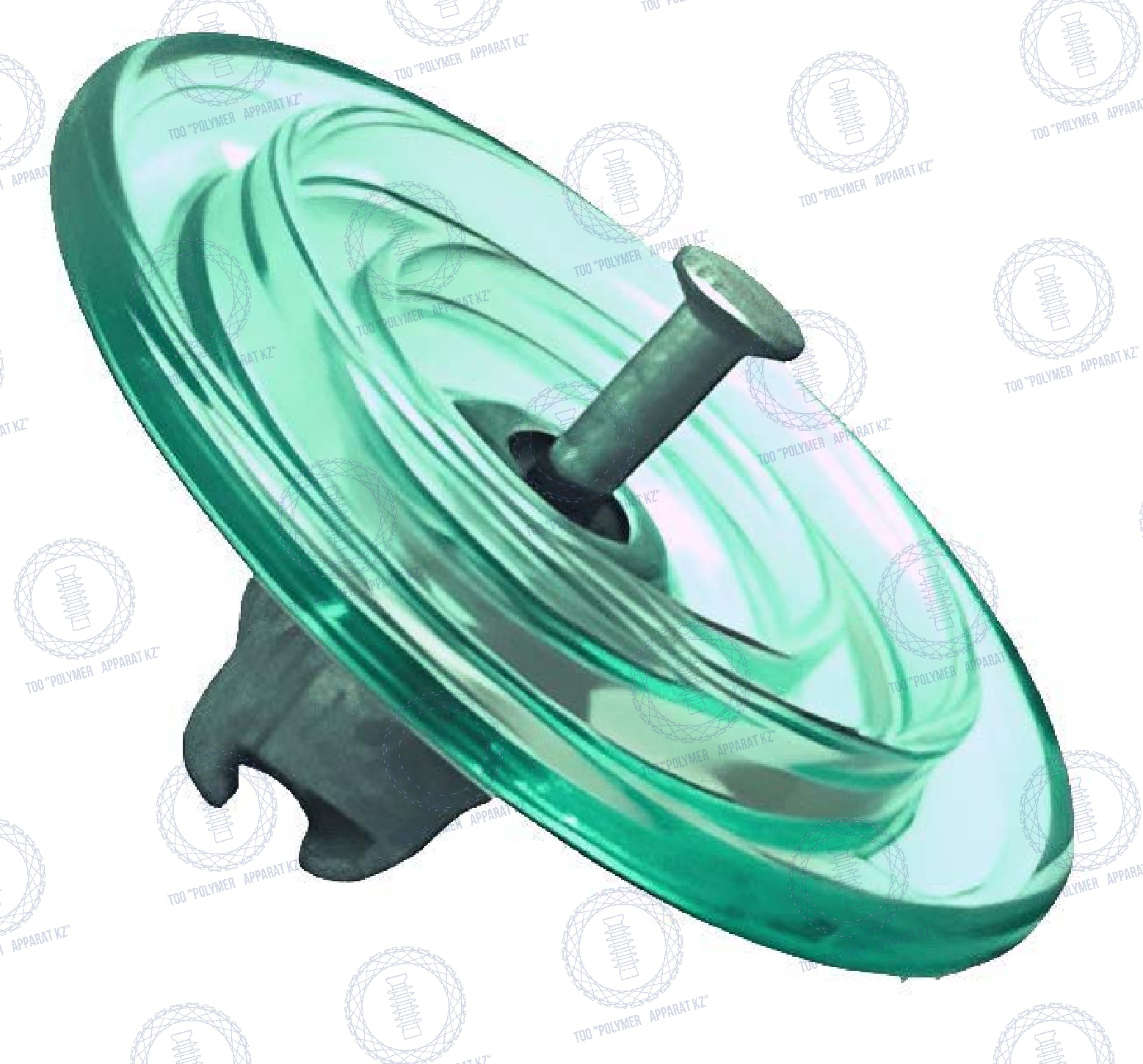

Изолятор ПС70Е

Назначение

Стеклянный изолятор ПС70Е - линейный подвесной изолятор, предназначенный для изолирующей подвески проводов и грозозащитных тросов на: воздушных линиях электропередачи и открытых распределительных устройствах подстанций. Стеклянная деталь данного изолятора выполнена из закаленного стекла, что обеспечивает необходимые электромеханические характеристики изоляторов и простоту контроля подвесных изоляторов в эксплуатации на ВЛ электропередачи в связи с хорошей видимостью целостности изолятора. Изолятор ПС70Е является наиболее часто применяемым типом подвесного стеклянного изолятора для комплектации натяжных и поддерживающих изолирующих подвесок линий электропередач.
Особенности:
- Высокая устойчивость к механическим нагрузкам и внешним воздействиям
- Возможность формирования гирлянд различной длины
- Наличие специальных замков крепления для повышенной надежности фиксации.

Технические характеристики

ПС70Е	212W	112W
Нормированная механическая разрушающая нагрузка, кН	70
Нормированная механическая разрушающая нагрузка остатка изолятора, кН	56
Диаметр D, мм	255
Строительная высота, H, мм	127	146
Длина пути утечки, мм	320
Сферическое соединение, D, мм	16
Пробивное напряжение в изоляционной среде, кВ	130
Выдерживаемое напряжение (в сухом состоянии), кВ	70
Выдерживаемое напряжение (под дождём), кВ	40
Выдерживаемое импульсное напряжение, кВ	105/105
Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ	60/20 86/25
Масса, кг	3,6
