Коромысла трехлучевые универсальные типа 3КУ
Коромысла трехлучевые универсальные типа 3КУ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для крепления трех проводов к изолирующей подвеске. Обеспечивают соединения цепного типа.Технические характеристики

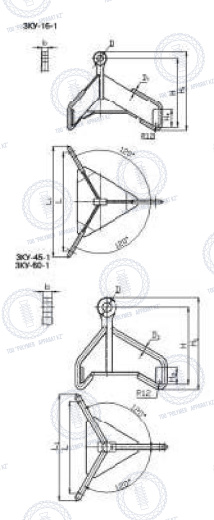

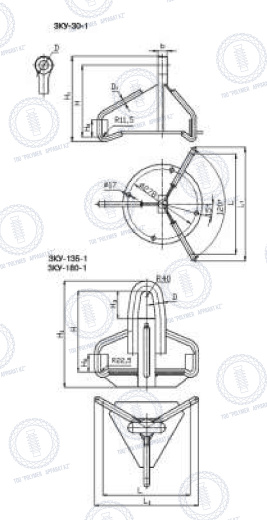

| Обозначение | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка | ||||||||
| D | 1 | b | H | H1 | H2 | H3 | L | L1 | кН (т.с.), не менее | |||
| 3КУ-16-1 | 1 | 26 | 14 | 25 | 280 | 320 | 70 | - | 400 | 460 | 9,1 | -16 |
| 3КУ-30-1 | 2 | 38 | 18 | 36 | 290 | 344 | 68 | - | 400 | 452 | 15,3 | -30 |
| 3КУ-45-1 | 3 | 42 | 22 | 40 | 330 | 395 | 70 | - | 400 | 460 | 20,2 | -45 |
| 3КУ-60-1 | 47 | 24 | 45 | 350 | 430 | 90 | - | 400 | 471 | 26,2 | -60 | |
| 3КУ-135-1 | 4 | 60 | 36 | - | 485 | 625 | 120 | 195 | 400 | 500 | 68 | -135 |
| 3КУ-180-1 | 70 | 40 | - | 555 | 730 | 120 | 190 | 600 | 710 | 143 | -180 | |
