Коромысло трехцепные балансирные типа 3КБ с одной точкой крепления
Коромысло трехцепные балансирные типа 3КБ с одной точкой крепления
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для перераспределения нагрузок при обрыве одной цепи в трехцепных и многоценных изолирующих подвесках.Технические характеристики

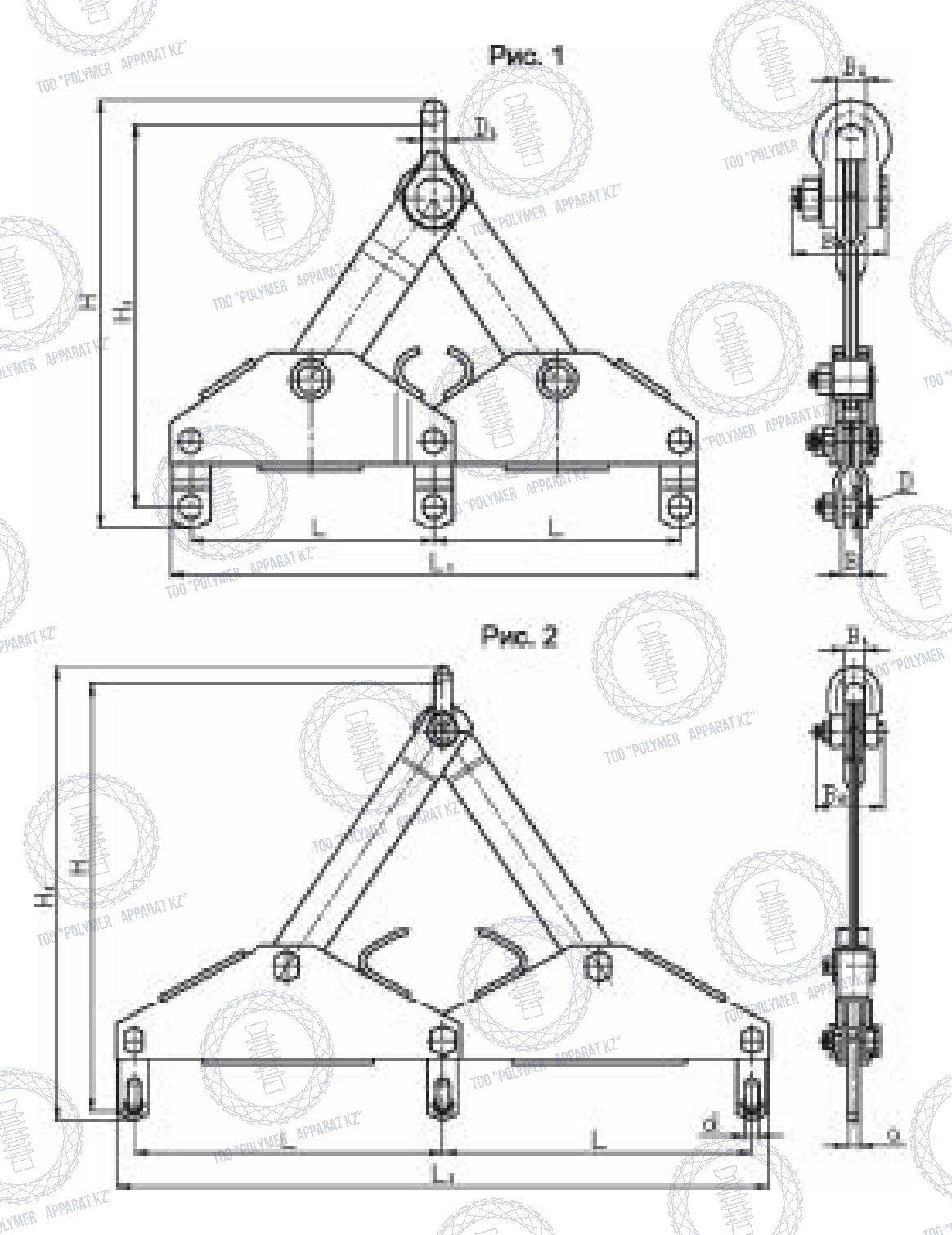

| Обозначения | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка кН (т.с.), Не менее | ||||||||||
| a | B | B 1 | B 2 | D | D 1 | d | H | H 1 | L | L 1 | ||||
| 3КБ-21-1 | 1 | - | 19 | 34 | 110 | 18 | 26 | - | 665 | 716 | 400 | 860 | 25,8 | 210 (21) |
| 3КБ-40-1 | 1 | - | 23 | 42 | 142 | 22 | 34 | - | 750 | 814 | 450 | 960 | 61,2 | 400 (40) |
| 3КБ-45-1 | 1 | - | 26 | 44 | 162 | 25 | 36 | - | 753 | 819 | 450 | 960 | 65,8 | 450 (45) |
| 3КБ-60-1 | 1 | - | 29 | 48 | 182 | 28 | 40 | - | 780 | 850 | 450 | 970 | 90,8 | 600 (60) |
| 3КБ-90-1 | 2 | 32 | - | 58 | 180 | - | 48 | 38 | 1225 | 1299 | 900 | 1900 | 212 | 900 (90) |
| 3КБ-90-2 | 1 | - | 38 | 58 | 180 | 36 | 48 | - | 850 | 938 | 450 | 1000 | 108 | 900 (90) |
| 3КБ-120-1 | 2 | 40 | - | 72 | 225 | - | 60 | 42 | 1230 | 1333 | 900 | 1910 | 278 | 1200 (120) |
| 3КБ-120-3 | 1 | - | 42 | 72 | 210 | 36 | 60 | - | 940 | 1050 | 600 | 1300 | 188 | 1200 (120) |
| 3КБ-180-2 | 2 | 45 | - | 82 | 265 | - | 70 | 47 | 1830 | 1937 | 1350 | 2870 | 650 | 1800 (180) |
| 3КБ-180-4 | 2 | 45 | - | 82 | 265 | - | 70 | 47 | 1305 | 1428,5 | 900 | 1940 | 429 | 1800 (180) |
