Однолапчатые ушки У1 и У1К
Однолапчатые ушки У1 и У1К
#PROP_TITLE#
—
#PROP_VALUE#
Технические характеристики
|
Обозначение
|

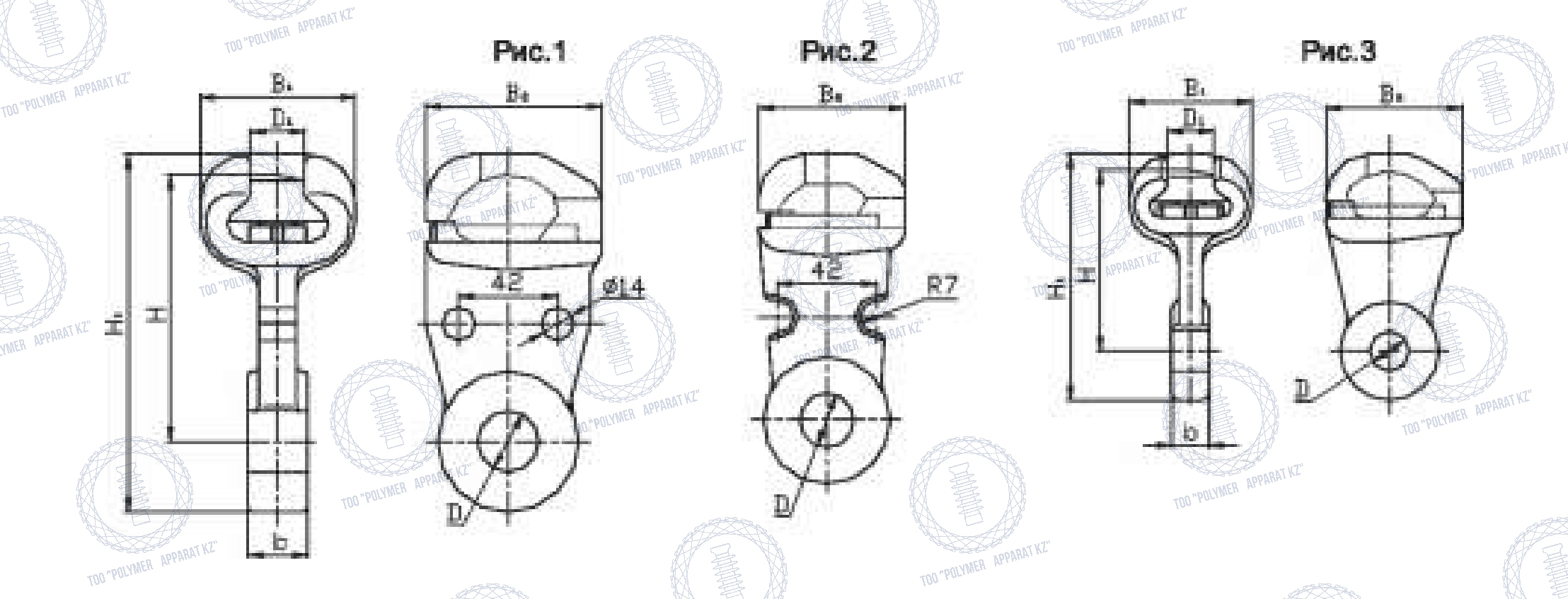

Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка Р, кН | ||||||
| В1 | В2 | в | D | D1 | H | H1 | (т.с.), не менее | |||
| У1-7-16 | 2 | 52 | 58 | 16 | 17 | 19,2 | 96,5 | 123 | 0,67 | 70 (7) |
| У1-12-16 | 2 | 56 | 62 | 22 | 23 | 19,2 | 102,5 | 140 | 1,05 | 120 (12) |
| У1-16-20 | 1 | 66 | 75 | 25 | 26 | 23 | 113,5 | 152 | 1,6 | 160 (16) |
| У1-21-20 | 1 | 72 | 78 | 28 | 29 | 23 | 130,5 | 173 | 2,24 | 210 (21) |
| У1-30-24 | 1 | 94 | 94 | 36 | 38 | 27,5 | 150 | 205,5 | 5,04 | 300 (30) |
| У1-40-28 | 1 | 112 | 112 | 40 | 42 | 32 | 190 | 225 | 8,13 | 400 (40) |
| У1К-7-16 | 3 | 56 | 58 | 16 | 17 | 19,2 | 77 | 116 | 0,62 | 70 (7) |
