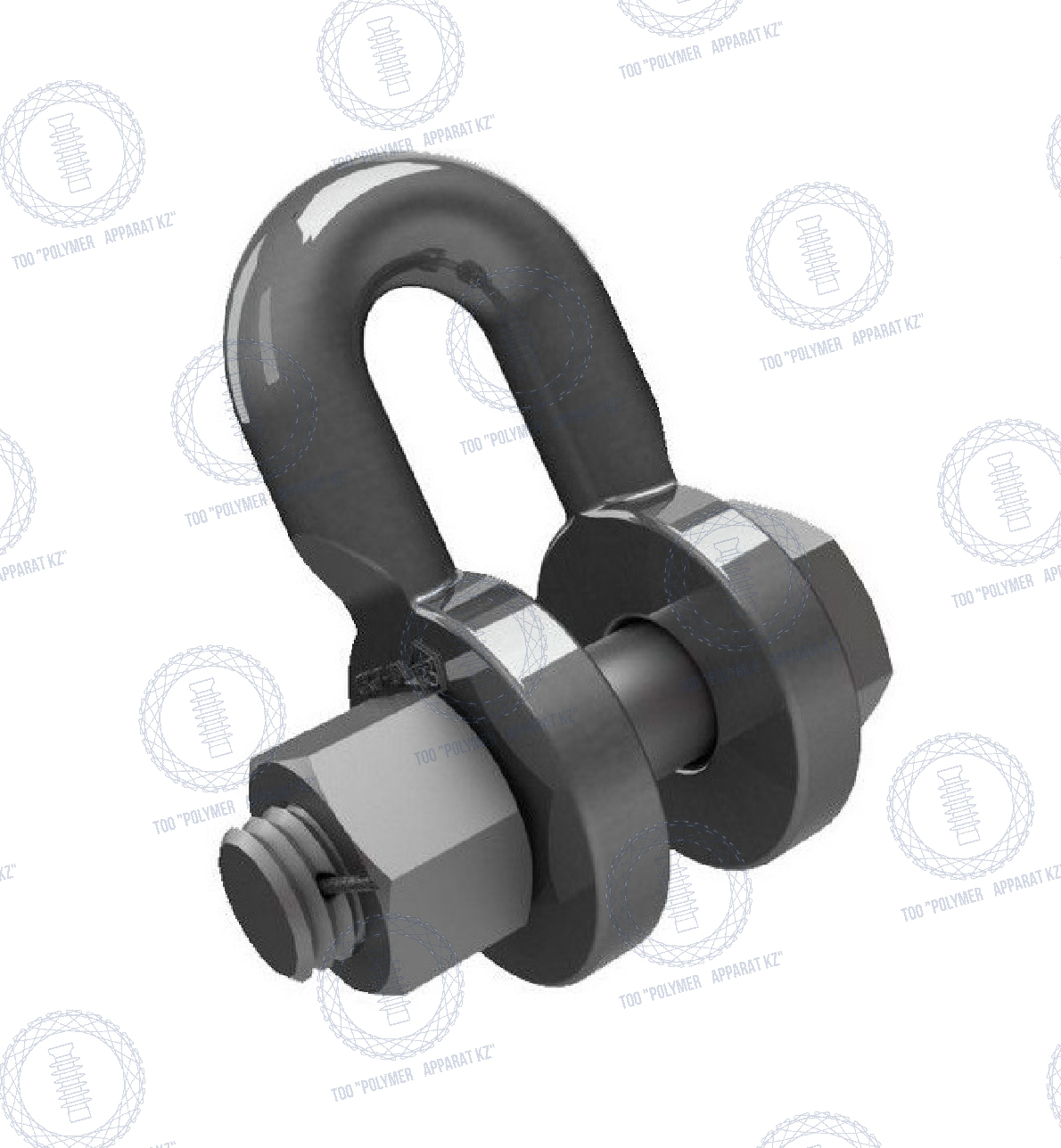

Назначение
Для образования шарнирного цепного соединения. Скобы типа СК позволяют осуществить переход со скобы одного вида нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение. Скобы должны соответствовать требованиям 27.90.40-105-15207362- 2021. ГОСТ Р 51177-2017.
Технические характеристики
|

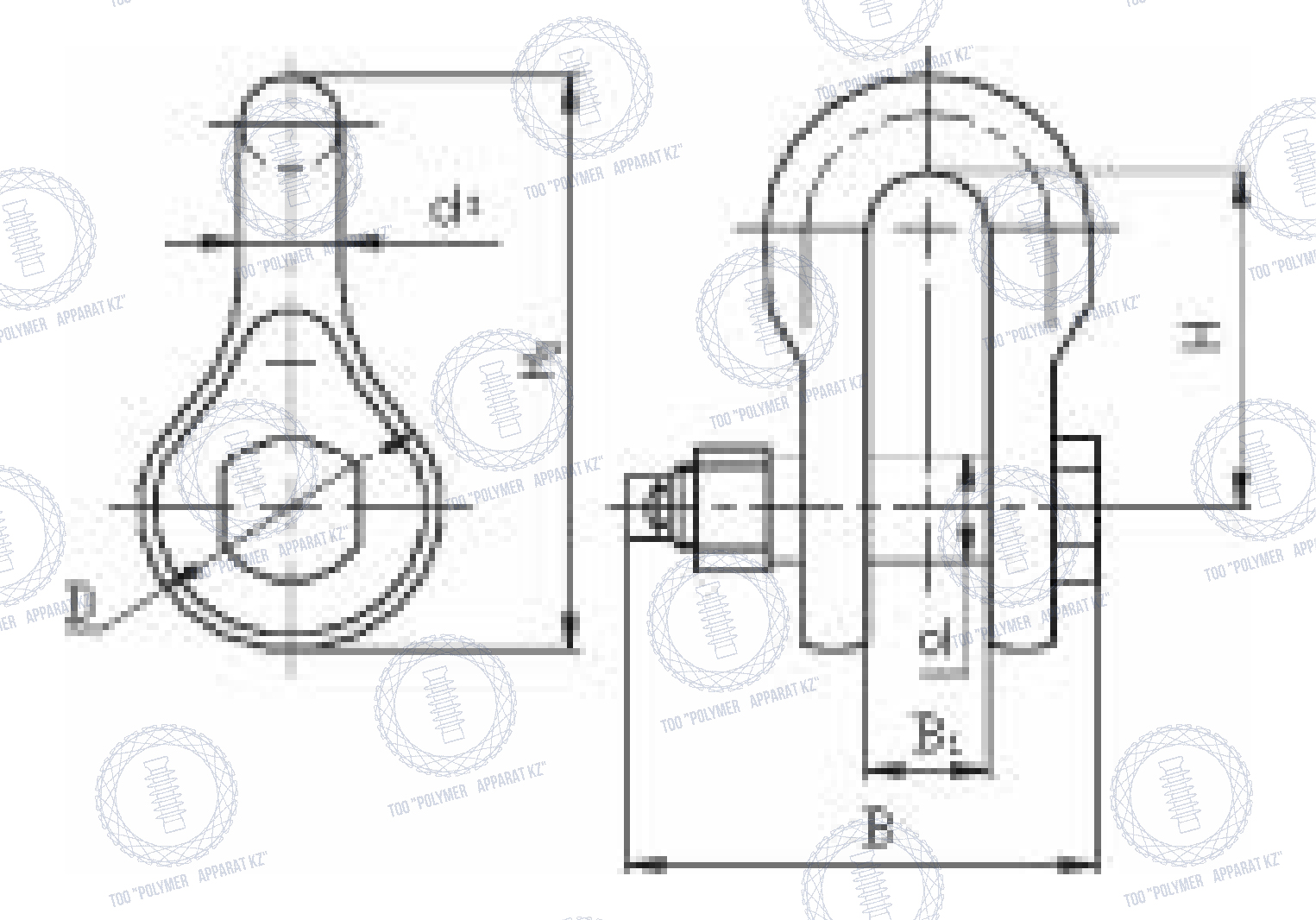

Обозначение |
Размеры, мм |
|
Масса, кг, не более |
Разрушающая нагрузка Р, кН (т.с.), не менее |
|||||
|
B |
B1 |
D |
d |
1 |
H |
H 1 |
|||
|
СК-7-1А |
66 |
17 |
42 |
16 |
14 |
50 |
85 |
0,45 |
(7) |
|
СК-12-1А |
93 |
23 |
52 |
22 |
18 |
65 |
109 |
1,00 |
(12) |
|
СК-16-1А |
103 |
26 |
52 |
25 |
20 |
70 |
116 |
1,37 |
(16) |
|
СК-21-1А |
108 |
29 |
62 |
28 |
24 |
75 |
130 |
1,82 |
(21) |
|
СК-25-1А |
120 |
34 |
66 |
32 |
26 |
90 |
149 |
2,33 |
(25) |
|
СК-30-1А |
130 |
38 |
73 |
36 |
28 |
100 |
164,5 |
2,96 |
(30) |
|
СК-35-1А |
130 |
40 |
78 |
38 |
32 |
100 |
171 |
3,23 |
(35) |
|
СК-45-1А |
140 |
42 |
88 |
40 |
34 |
100 |
178 |
5,00 |
(45) |
|
СК-53-1А |
162 |
44 |
92 |
42 |
36 |
110 |
192 |
5,89 |
(53) |
|
СК-60-А1 |
162 |
47 |
97 |
45 |
38 |
125 |
211,5 |
6,73 |
(60) |
|
СК-75-1А |
182 |
52 |
116 |
50 |
40 |
125 |
223 |
10,91 |
(75) |
|
СК-90-1А |
195 |
58 |
120 |
56 |
48 |
150 |
258 |
12,20 |
(90) |
|
СК-110-1А |
215 |
62 |
130 |
60 |
53 |
150 |
268 |
16,38 |
(110) |
|
СК-120-1 |
225 |
67 |
145 |
65 |
60 |
180 |
312,5 |
21,75 |
(120) |
|
СК-135-1 |
230 |
72 |
154 |
70 |
60 |
180 |
317,0 |
23,20 |
(135) |
|
СК-180-1 |
270 |
83 |
176 |
80 |
70 |
220 |
378,0 |
36,00 |
(180) |
|
СК-240-1 |
312 |
98 |
205 |
95 |
85 |
250 |
437,5 |
59,30 |
(240) |
|
СК-270-1 |
355 |
111 |
188 |
108 |
85 |
270 |
449,0 |
69,00 |
(270) |
|
СК-360-1 |
403 |
128 |
256 |
125 |
95 |
320 |
543,01 |
112,00 |
(360) |
|
СКД-10-1 |
83 |
19 |
42 |
18 |
16 |
80 |
117,0 |
0,67 |
(10) |
|
СКД-12-1 |
93 |
23 |
52 |
22 |
18 |
82 |
126,0 |
1,16 |
(12) |
|
СКД-16-1 |
103 |
26 |
52 |
25 |
20 |
105 |
151,0 |
1,48 |
(16) |
|
СКД-21-1 |
108 |
29 |
62 |
28 |
24 |
115 |
170,0 |
2,00 |
(21) |
|
СКД-30-1 |
130 |
38 |
73 |
36 |
28 |
120 |
184,5 |
3,10 |
(30) |
|
СКД-45-1 |
140 |
42 |
88 |
40 |
34 |
170 |
248,0 |
6,03 |
(45) |
