Назначение
Для крепления с подвижностью в двух взаимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молниезащитного троса к металлическим траверсам опор.
Узлы крепления должны соответствовать требованиям ТУ 27.90.40-105-15207362-2021, ГОСТ Р 51177-2017.
Пояснение: Параметр D (размер) указан по резьбе.
Технические характеристики
|
Обозначение |

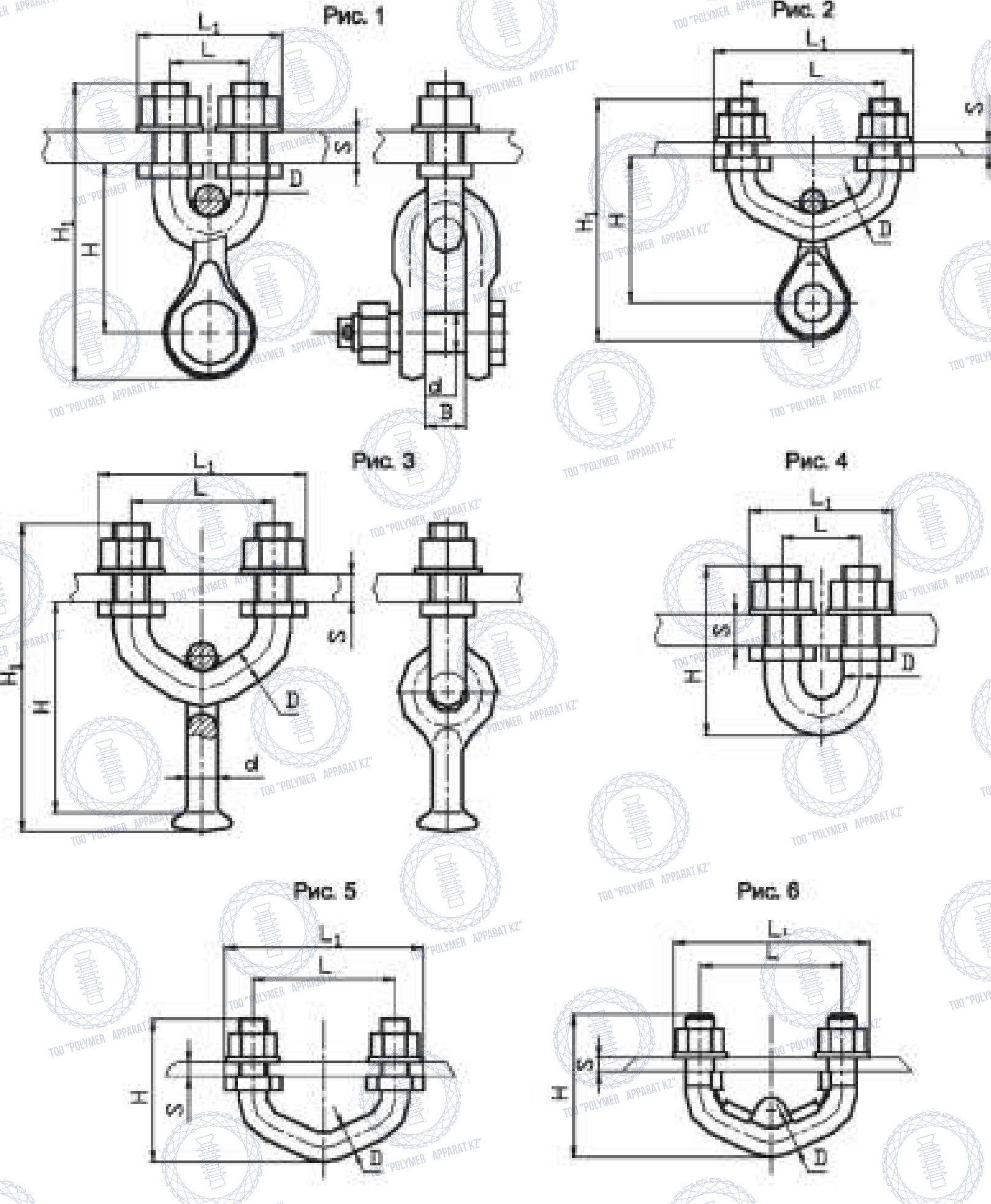

Рис |
Размеры мм |
Масса кг |
Разрушающая нагрузка, кН (тс) не менее |
||||||||
|
D |
D1 |
d |
H |
H1 |
L |
L1 |
Smin |
Smax |
||||
|
КГП-7-1 |
2 |
16 |
17,0 |
16 |
82 |
135 |
80 |
112 |
6 |
8 |
0,8 |
70 |
|
КГП-7-2Б |
3 |
20 |
21,5 |
17 |
115,5 |
173 |
80 |
117 |
12 |
16 |
1,12 |
70 |
|
КГП-7-2В |
3 |
16 |
17,0 |
17 |
96 |
141,4 |
80 |
112 |
6 |
8 |
0,7 |
70 |
|
КГП-7-3 |
5 |
16 |
- |
80 |
32 |
80 |
112 |
6 |
8 |
0,44 |
70 |
|
|
КГП-12-1 |
2 |
20 |
21,5 |
22 |
104 |
174 |
80 |
117 |
12 |
16 |
1,72 |
120 |
|
КГП-16-1 |
2 |
24 |
25,0 |
25 |
108 |
183 |
100 |
144 |
12 |
16 |
2,43 |
160 |
|
КГП-16-2 |
2 |
20 |
21,5 |
25 |
109 |
179 |
80 |
117 |
12 |
16 |
2,03 |
160 |
|
КГП-16-3 |
5 |
20 |
- |
80 |
39 |
80 |
117 |
12 |
16 |
0,81 |
160 |
|
|
КГП-21-1 |
2 |
27 |
28,0 |
28 |
113 |
194 |
100 |
150 |
12 |
16 |
3,56 |
210 |
|
КГП-21-2 |
2 |
24 |
25,0 |
28 |
113 |
193 |
100 |
144 |
12 |
16 |
3,0 |
210 |
|
КГП-21-3 |
5 |
24 |
- |
100 |
38 |
100 |
144 |
12 |
16 |
1,22 |
210 |
|
|
КГП-30-1 |
2 |
27 |
28,0 |
36 |
138 |
224,5 |
100 |
150 |
12 |
16 |
4,7 |
300 |
|
КГП-9/12-2С |
1 |
20 |
21,5 |
22 |
95 |
166 |
44 |
81 |
12 |
16 |
1,65 |
90/120 |
|
КГП-9/12-3 |
4 |
20 |
- |
95 |
30 |
44 |
81 |
12 |
16 |
0,70 |
90/120 |
