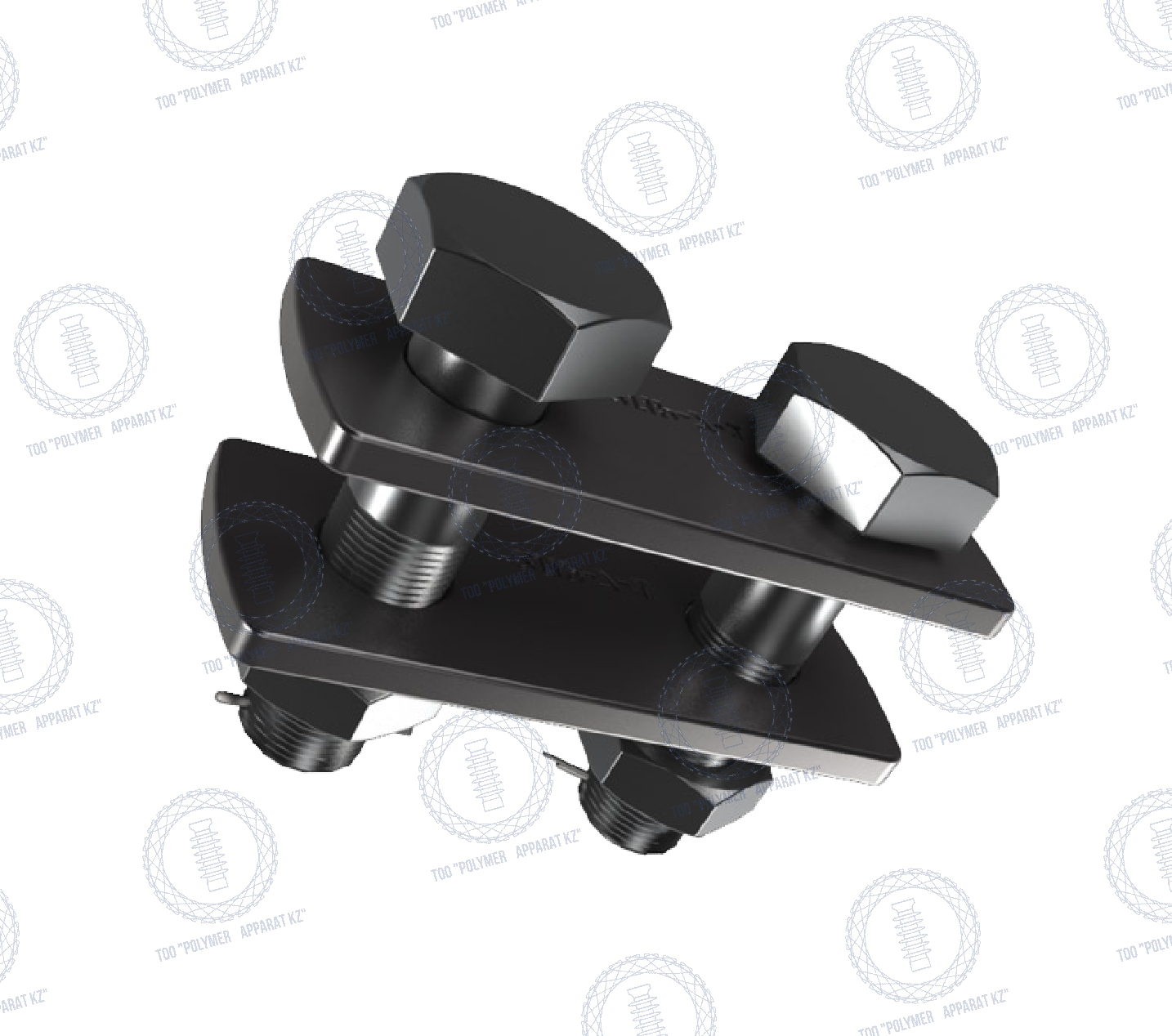

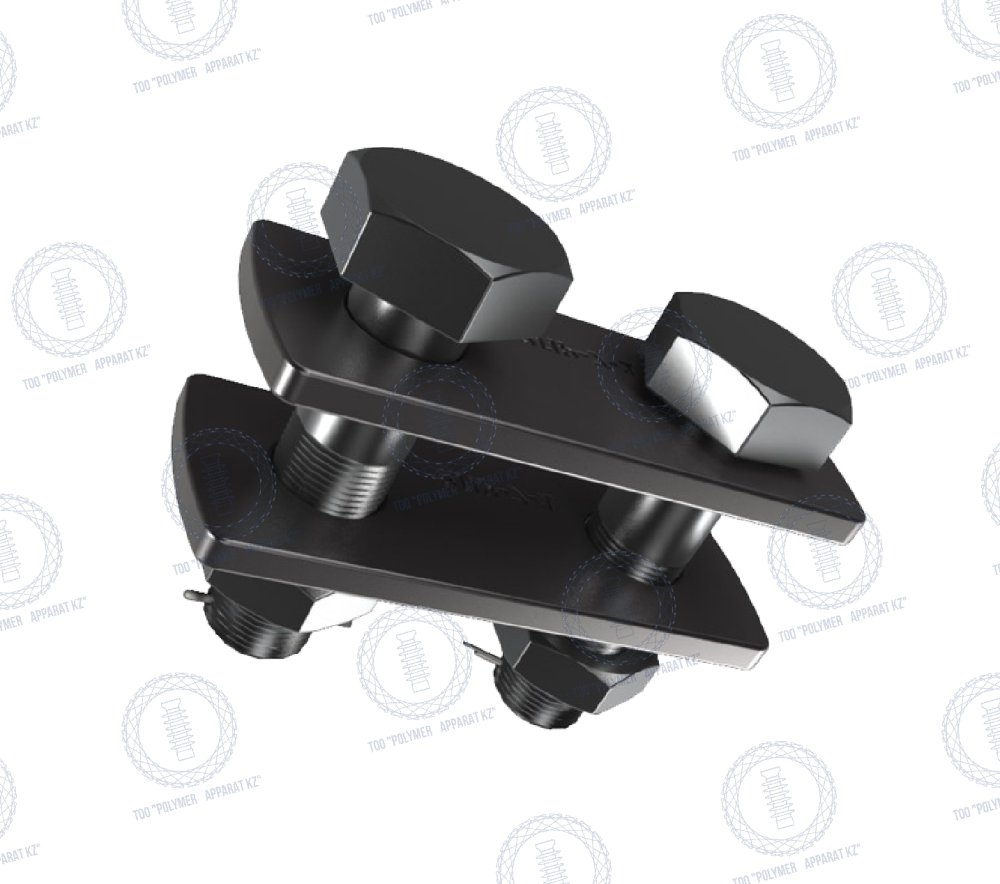

Звенья промежуточные двойные 2ПР
Звенья промежуточные двойные 2ПР
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для установки на них коромысел типа ЗКЛ, 5КЛ, 8КЛ.
Звенья должны соответствовать требованиям ТУ 27.90.40- 105-15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

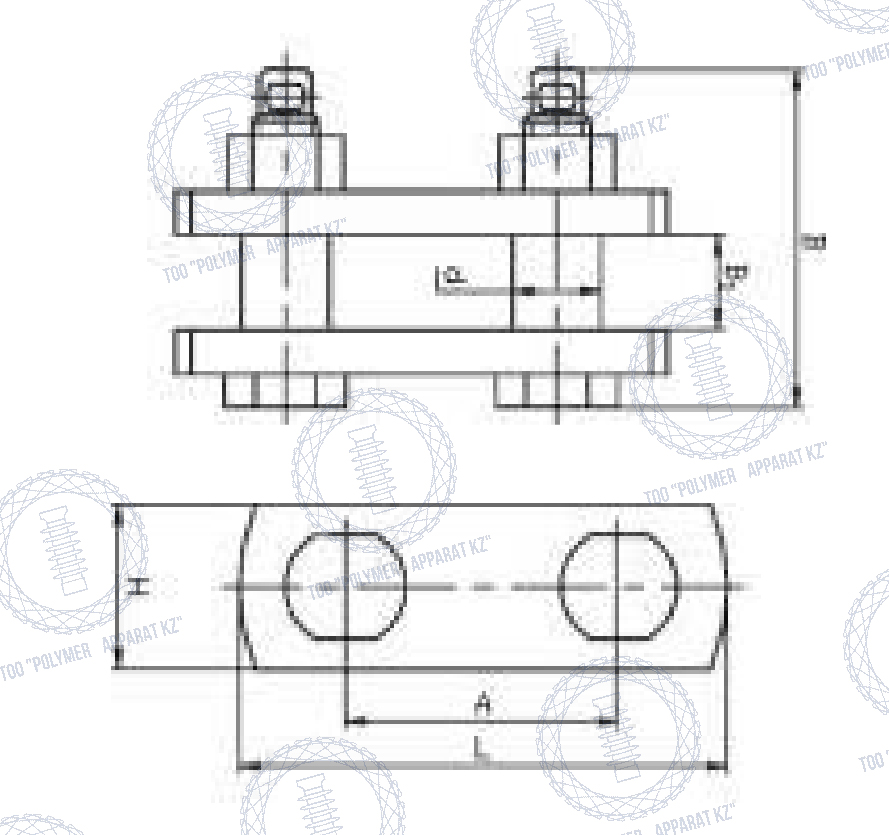

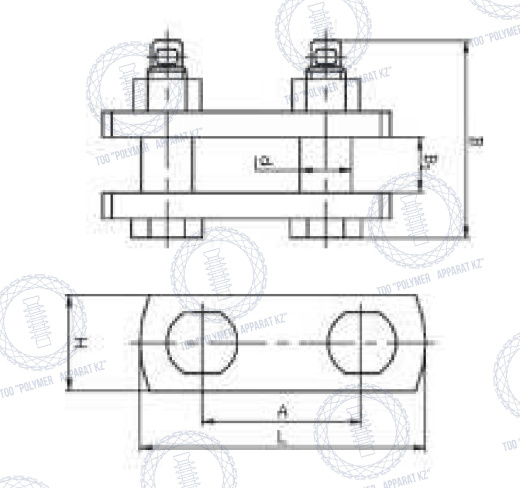

| Обозначение | Размеры, мм | Масса, | Разрушающая | |||||
| кг | нагрузка, | |||||||
| A | B | B1 | d | L | H | кН (тс), | ||
| не менее | ||||||||
| 2ПР-7-1 | 50 | 61 | 17 | 16 | 90 | 36 | 0,47 | 70 (7) |
| 2ПР-12-1 | 85 | 78 | 23 | 22 | 145 | 50 | 1,25 | 120 (12) |
| 2ПР-16-1 | 100 | 83 | 26 | 25 | 170 | 60 | 1,87 | 160 (16) |
| 2ПР-21-1 | 105 | 98 | 29 | 28 | 175 | 56 | 2,73 | 210 (21) |
| 2ПР-25-1 | 110 | 110 | 34 | 32 | 190 | 63 | 3,68 | 250 (25) |
| 2ПР-30-1 | 130 | 120 | 38 | 36 | 210 | 70 | 5,31 | 300 (30) |
| 2ПР-35-1 | 140 | 125 | 40 | 38 | 230 | 75 | 6,27 | 350 (35) |
| 2ПР-45-1 | 150 | 130 | 42 | 40 | 250 | 80 | 7,67 | 450 (45) |
| 2ПР-53-1 | 165 | 137 | 44 | 42 | 265 | 85 | 9,2 | 530 (53) |
| 2ПР-60-1 | 185 | 142 | 47 | 45 | 305 | 95 | 11,86 | 600 (60) |
| 2ПР-75-1 | 195 | 162 | 52 | 50 | 325 | 110 | 16,4 | 750 (75) |
| 2ПР-90-1 | 215 | 175 | 58 | 56 | 365 | 120 | 20,95 | 900 (90) |
| 2ПР-110-1 | 240 | 185 | 62 | 60 | 420 | 140 | 27,56 | 1100 (110) |
