Назначение
Для удобства монтажа натяжных и поддерживающих изолирующих подвесок.
Звенья должны соответствовать ТУ 3449-018-40064547-01.

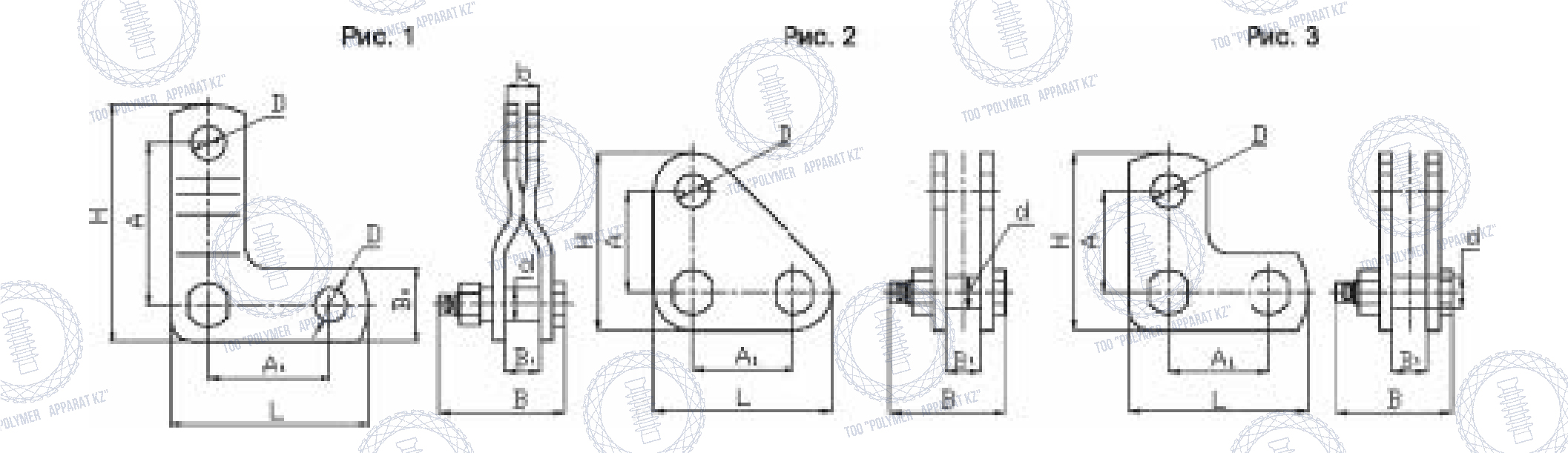

Технические характеристики
|
Обозначение |
Рис. |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН (т.с.), не менее |
|||||||||
|
A |
A 1 |
B 2 |
B 1 |
B |
b |
D |
d |
L |
H |
||||
|
ПТМ-7-2 |
1 |
80 |
60 |
36 |
17 |
61 |
16 |
17 |
16 |
97 |
117 |
0,51 |
(7) |
|
ПТМ-7-3 |
2 |
50 |
50 |
- |
17 |
61 |
- |
17 |
16 |
88 |
88 |
0,62 |
(7) |
|
ПТМ-7-3А |
3 |
50 |
50 |
36 |
17 |
61 |
- |
17 |
16 |
86 |
86 |
0,60 |
(7) |
|
ПТМ-12-2 |
1 |
100 |
80 |
52 |
23 |
78 |
22 |
23 |
22 |
132 |
152 |
1,40 |
(12) |
|
ПТМ-12-3 |
2 |
70 |
70 |
- |
23 |
78 |
22 |
23 |
22 |
122 |
12 |
1,64 |
(12) |
|
ПТМ-12-3А |
3 |
70 |
70 |
52 |
23 |
78 |
- |
23 |
22 |
122 |
122 |
1,52 |
(12) |
|
ПТМ-16-2 |
1 |
110 |
90 |
64 |
26 |
83 |
25 |
26 |
25 |
154 |
174 |
1,94 |
(16) |
|
ПТМ-16-3 |
2 |
80 |
80 |
- |
26 |
83 |
- |
|
|
144 |
144 |
2,30 |
(16) |
|
ПТМ-16-3А |
3 |
80 |
80 |
64 |
26 |
83 |
- |
|
|
144 |
144 |
2,17 |
(16) |
|
ПТМ-21-2 |
1 |
115 |
90 |
60 |
29 |
93 |
28 |
29 |
28 |
153 |
178 |
2,40 |
(21) |
|
ПТМ-21-3 |
2 |
80 |
80 |
- |
29 |
93 |
- |
29 |
28 |
146 |
146 |
3,20 |
(21) |
|
ПТМ-21-3А |
3 |
80 |
80 |
60 |
29 |
93 |
- |
29 |
28 |
140 |
140 |
3,10 |
(21) |
|
ПТМ-25-2 |
1 |
135 |
100 |
72 |
34 |
110 |
32 |
34 |
32 |
172 |
207 |
4,9 |
(25) |
|
ПТМ-25-3 |
2 |
95 |
95 |
- |
34 |
110 |
- |
34 |
32 |
167 |
167 |
5,03 |
(25) |
|
ПТМ-25-3А |
3 |
95 |
95 |
72 |
34 |
110 |
- |
34 |
32 |
167 |
167 |
4,83 |
(25) |
|
ПТМ-30-2 |
1 |
140 |
100 |
72 |
38 |
120 |
36 |
38 |
36 |
172 |
212 |
6,7 |
(30) |
|
ПТМ-30-3 |
2 |
100 |
100 |
- |
38 |
120 |
- |
38 |
36 |
172 |
172 |
6,72 |
(30) |
|
ПТМ-30-3А |
3 |
100 |
100 |
72 |
38 |
120 |
- |
38 |
36 |
172 |
172 |
6,92 |
(30) |
|
ПТМ-35-2 |
1 |
150 |
110 |
80 |
40 |
125 |
38 |
40 |
38 |
190 |
230 |
8,1 |
(35) |
|
ПТМ-45-2 |
160 |
120 |
90 |
42 |
130 |
40 |
42 |
40 |
210 |
250 |
9,9 |
(45) |
|
|
ПТМ-53-2 |
165 |
120 |
96 |
44 |
137 |
42 |
44 |
42 |
216 |
261 |
11,8 |
(53) |
|
|
ПТМ-60-2 |
185 |
140 |
110 |
47 |
142 |
45 |
47 |
45 |
250 |
295 |
15,4 |
(60) |
|
|
ПТМ-75-2 |
195 |
150 |
120 |
52 |
162 |
50 |
52 |
50 |
270 |
315 |
20,5 |
(75) |
|
|
ПТМ-90-2 |
220 |
170 |
140 |
58 |
175 |
56 |
58 |
56 |
310 |
360 |
27,3 |
(90) |
|
|
ПТМ-110-2 |
245 |
200 |
165 |
62 |
195 |
60 |
62 |
60 |
365 |
410 |
37,0 |
(110) |
|
|
ПТМ-120-1 |
300 |
250 |
180 |
67 |
195 |
65 |
67 |
65 |
430 |
480 |
44,3 |
(120) |
|
|
ПТМ-135-1 |
320 |
270 |
180 |
72 |
215 |
70 |
72 |
70 |
450 |
500 |
47,4 |
(135) |
|
|
ПТМ-160-1 |
340 |
290 |
200 |
77 |
245 |
75 |
77 |
75 |
490 |
540 |
73,8 |
(135) |
|
|
ПТМ-180-1 |
360 |
310 |
200 |
83 |
250 |
80 |
83 |
80 |
510 |
560 |
81,1 |
(180) |
|
