Зажимы аппаратные прессуемые типа А2АП, А4АП (с 2 и 4 отверстиями в контактной лапке)
Зажимы аппаратные прессуемые типа А2АП, А4АП (с 2 и 4 отверстиями в контактной лапке)
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для присоединения одного алюминиевого полого провода к выводам аппаратов.
Зажимы должны соответствовать требованиям ТУ 27.90.40-10 6 -15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

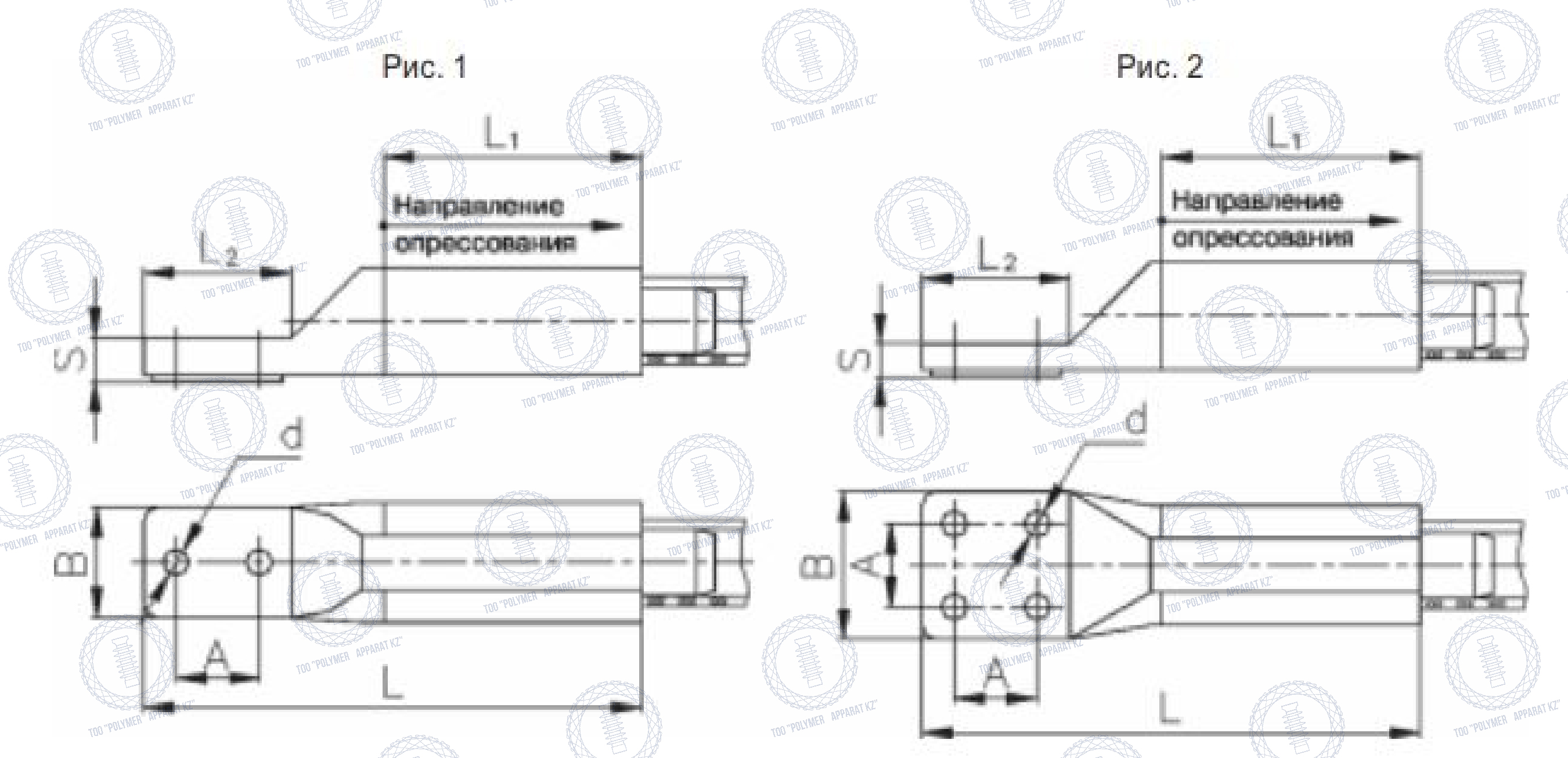

| Обозначение | Рис. |
Марка провода по ТУ 16-505-397-72 |
Матрица опрессования |
Размеры, мм | Масса, кг | ||||||
| A | B | d | L | L1 | L2 | S | |||||
| А2АП-500-2 | 1 | ПА-500 | А-59 | 45 | 60 | 14 | 270 | 140 | 80 | 21 | 1,08 |
| А2АП-500-2А | ПА-500 | 60 | 290 | 100 | 1,16 | ||||||
| А2АП-640-1 | ПА-640 | АШ-70 | 380 | 200 | 25 | 2,11 | |||||
| А4АП-500-1А | 2 | ПА-500 | А-59 | 45 | 270 | 140 | 80 | 15 | 1,66 | ||
| А4АП-640-1 | ПА-640 | АШ-70 | 60 | 100 | 18 | 380 | 200 | 100 | 25 | 2,43 | |
| А2АП-640-1А* | ПА-640 | АШ-70 | 60 | 60 | 14 | 380 | 200 | 100 | 25 | 7,99 | |
| А4АП-640-1А* | ПА-640 | АШ-70 | 60 | 100 | 18 | 380 | 200 | 100 | 25 | 8,6 | |
*Зажимы повышенной надежности (с гибким вкладышем)
