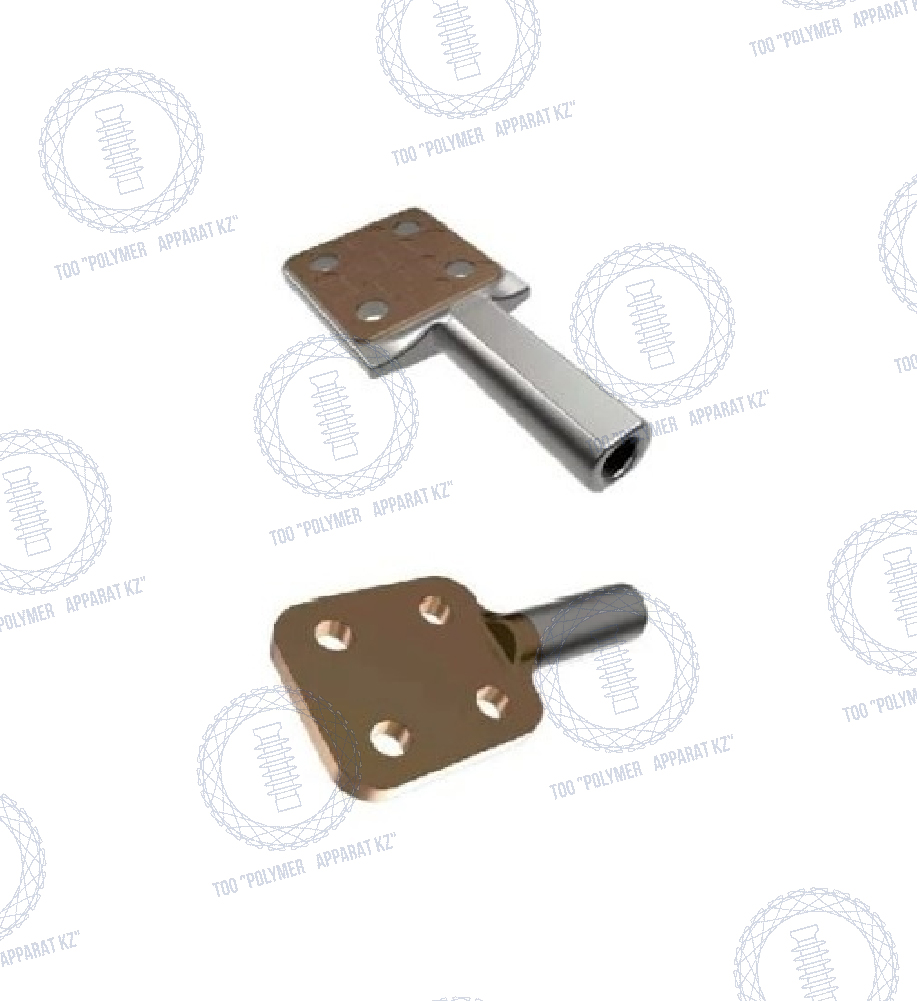

Зажимы аппаратные прессуемые типа А4А (с 4 отверстиями в контактной лапке)
Зажимы аппаратные прессуемые типа А4А (с 4 отверстиями в контактной лапке)
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов.
Зажимы должны соответствовать требованиям ТУ 27.90.40-106-15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

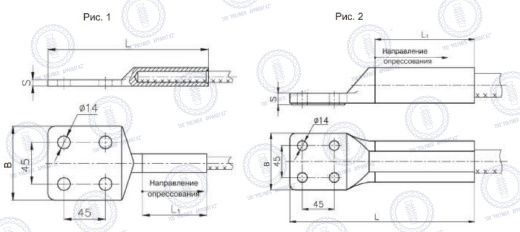

| Обозначение | Рис. | Размеры, мм | Масса, кг | |||
| B | L | L1 | S | |||
| А4А-70-Т (2Т, 3Т) Д | 1 | 80 | 163 | 48 | 6 | 0,124 |
| А4А-95-Т (2Т, 3Т) Д | 80 | 175 | 55 | 6 | 0,134 | |
| А4А-120-Т (2Т, 3Т) Д | 80 | 1881 | 55 | 8 | 0,154 | |
| А4А-150-Т (2Т, 3Т) Д | 80 | 188 | 55 | 8 | 0,208 | |
| А4А-185-Т (2Т, 3Т) Д | 80 | 201 | 70 | 8 | 0,244 | |
| А4А-240-Т (2Т, 3Т) Д | 80 | 201 | 75 | 10 | 0,315 | |
| А4А-300-Т (2Т, 3Т) Д | 2 | 80 | 217 | 73 | 14 | 0,578 |
| А4А-400-Т (2Т, 3Т) Д | 81 | 220 | 76 | 14 | 0,651 | |
| А4А-600-Т (2Т, 3Т) Д | 84 | 227 | 75 | 17 | 0,889 | |
Т - термодинамическое напыление медного слоя на лапку аппаратного зажима
2Т - опрессование круглой матрицей
3Т - опрессование шестигранной матрицей
Д - дренажное отверстие по требованию заказчика
