Зажим поддерживающий глухой типа ПГУ
Зажим поддерживающий глухой типа ПГУ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для поддерживающего крепления проводов на промежуточно-угловых опорах. Позволяет упростить монтаж проводов без их перекладки.
Зажим должен соответствовать требованиям ТУ 27.90.40-10 4 -15207362-2021. ГОСТ Р 51177-2017.
Зажим должен соответствовать требованиям ТУ 27.90.40-10 4 -15207362-2021. ГОСТ Р 51177-2017.

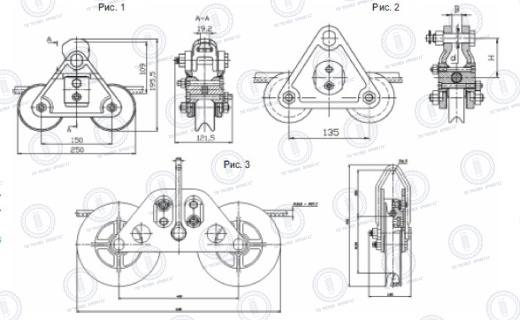

Технические характеристики
|
Обозначение |
Рис. |
Диаметр алюминиевых и стале алюминиевых проводов, мм |
|
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН (тс), не менее |
|
|
B |
d |
H |
|||||
|
ПГУ-2-1 |
1 |
8,4-21,6 |
- |
- |
- |
3,44 |
50 (5) |
|
ПГУ-2-2 |
2 |
8,4-15,4 |
17 |
16 |
67 |
1,88 |
60 (6) |
|
ПГУ-2-3 |
2 |
12,3-21,3 |
23 |
22 |
77 |
2,8 |
120 (12) |
|
ПГУ-5-1 |
3 |
18,8-37,7 |
- |
- |
- |
13,8 |
100 (10) |
