Зажимы поддерживающие глухие типа ПГ
Зажимы поддерживающие глухие типа ПГ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для крепления проводов и молниезащитных тросов на промежуточных опорах.
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021.ГОСТ Р 51177-2017.
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021.ГОСТ Р 51177-2017.
Технические характеристики

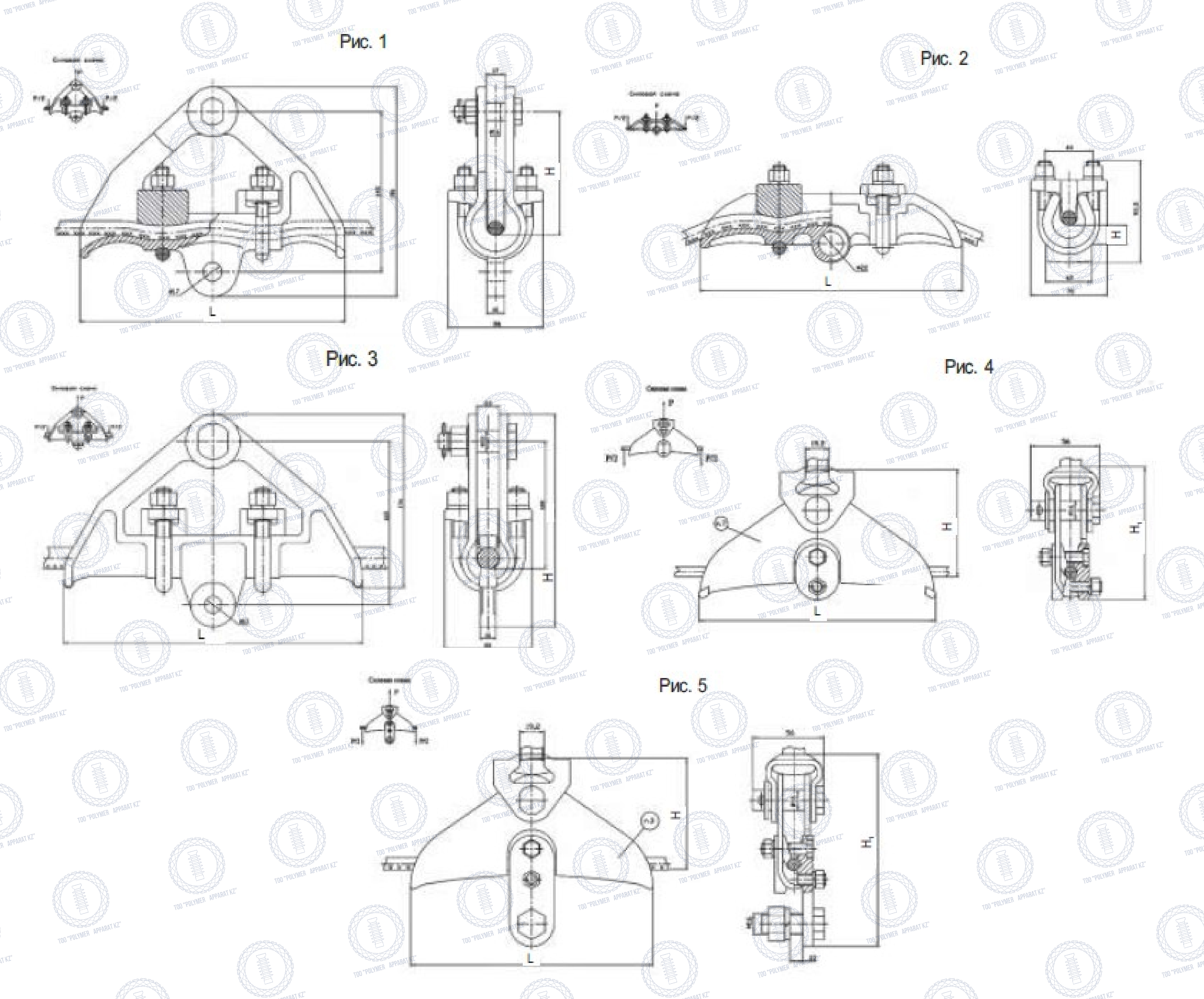

| Обозначение | Рисунок | Диаметр, мм | Размеры, мм | Масса, кг | Разрушающая нагрузка кН (тс), не менее | ||||||
| Проводов по ГОСТ 839-80 | Канатов по ГОСТ 3062-80 3063-80 3064-80 | Провода марки ПС по ТУ 14-4-661-75 | L | H | A | d | D | ||||
| ПГ-1-11 | 1 | - | 11,0-13,0 | - | 240 | 112 | 17 | 16 | 3,7 | 60(6) | |
| ПГ-2-10 | 2 | - | 8,0-13,0 | - | 240 | 17 | - | - | 1,94 | 30(3) | |
| ПГ-3-10 | 3 | 15,4-19,8 | 21,5 | - | 300 | 128 | 23 | 22 | 5,0 | 60(6) | |
| ПГ-2-11А | 4 | 6,9-8,4 | 8,0-9,8 | 6,8-9,2 | 192 | 89 | - | - | 56 | 1,0 | 25(2,5) |
| ПГ-2-11Б | 4 | 9,6-11,4 | 11,0-11,5 | 11,5 | 192 | 89 | - | - | 56 | 1,0 | 25(2,5) |
| ПГ-2-11Д | 5 | - | 7,8-11,0 | 6,8-9,2 | 190 | 89 | - | - | 56 | 1,0 | 25(2,5) |
| ПГ-3-12 | 4 | 13,5-19,6 | - | - | 220 | 100 | - | - | 61 | 1,35 | 29,4(3) |
