Назначение
Для крепления проводов и молниезащитных тросов на промежуточных опорах с большей прочностью заделки провода.Технические характеристики
| Обозначение | Рисунок | Диаметр, мм | Размеры, мм | Масса, кг | Разрушающая нагрузка кН (тс), не менее | ||||||
| Проводов по ГОСТ 839-80 | Канатов по ГОСТ 3062-80 3063-80 3064-80 | Провода марки ПС по ТУ 14-4-661-75 | L | H | H1 | d | B | ||||

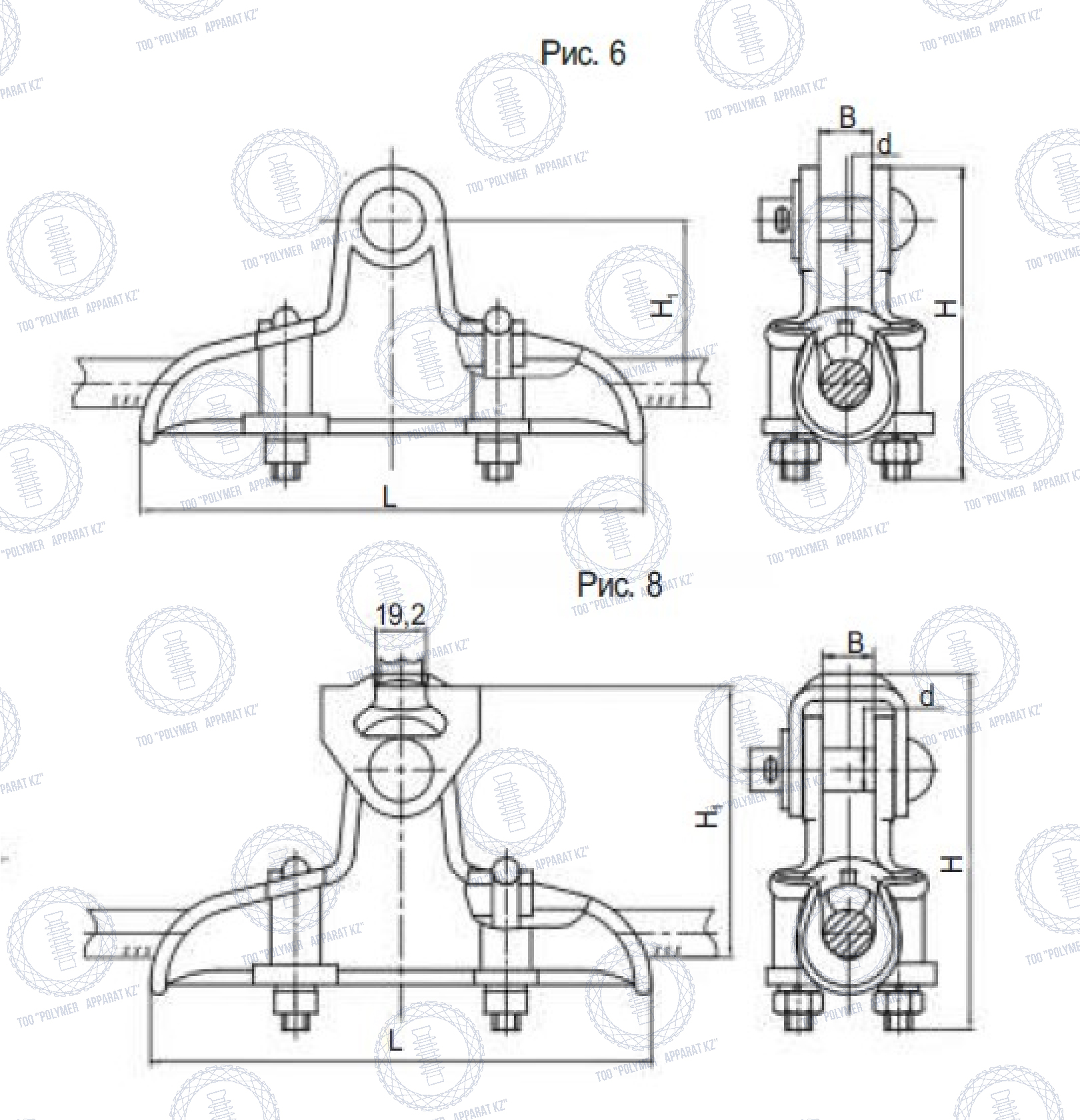

| ПГ-25/16-70 | 6 | 6,4-12,6 | 6,4-12,6 | 6,4-12,6 | 180 | 109 | 60 | 16 | 17 | 0,60 | 25(2,5) |
| ПГ-30/95-200 | 6 | 13,5-19,6 | 13,5-19,6 | 13,5-19,6 | 190 | 122 | 65 | 16 | 20 | 0,69 | 35(3,5) |

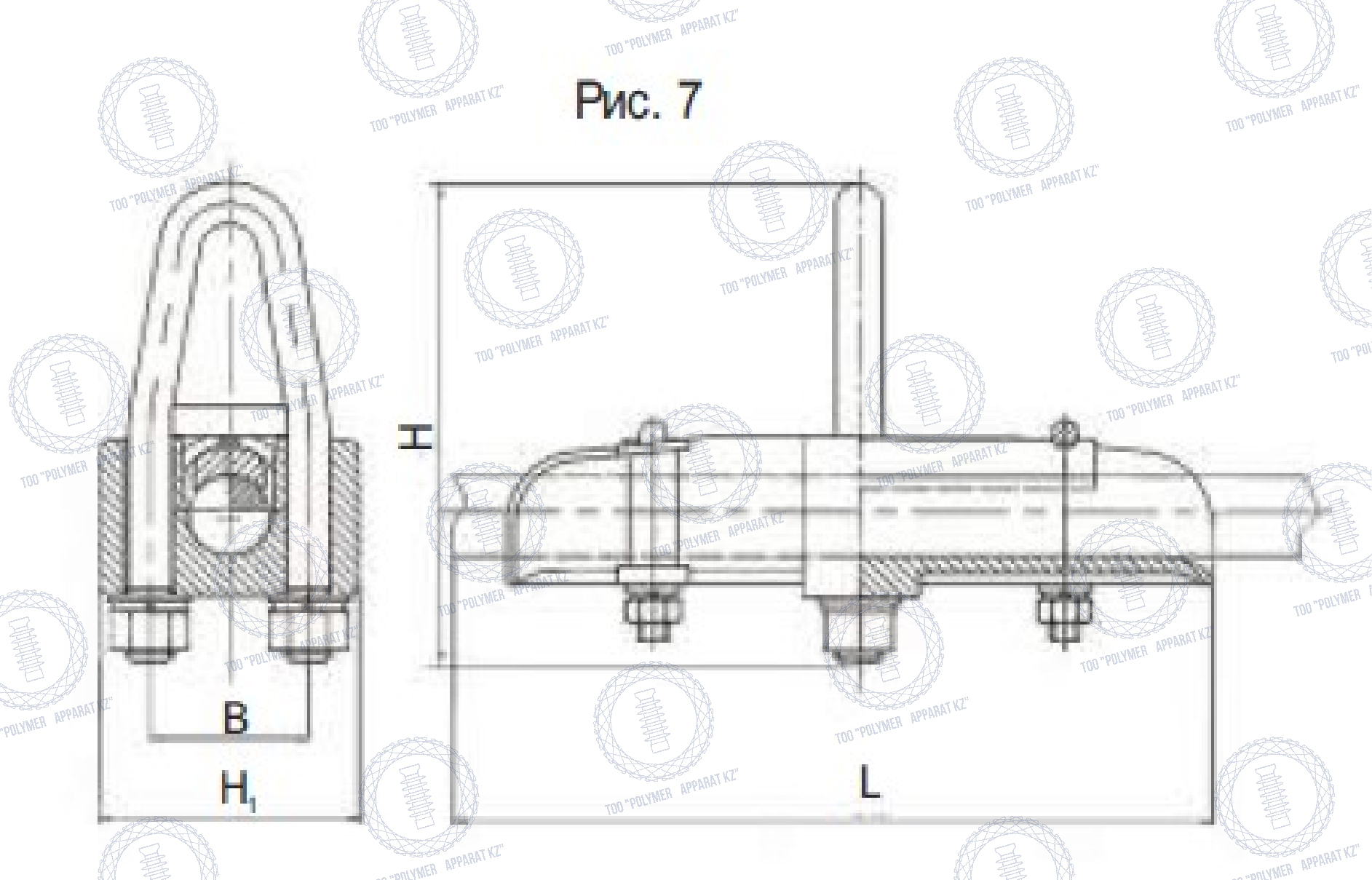

| ПГ-60/240-450 | 7 | 13,0-29,0 | 13,0-29,0 | - | 240 | 189 | 88 | - | 54 | 1,7 | 60(6) |
| ПГГ-25/16-20 | 8 | 6,4-12,6 | 6,4-12,6 | 6,4-12,6 | 180 | 123 | 93 | - | - | 0,9 | 25(2,5) |
| ПГГ-30/95-200 | 8 | 13,5-19,6 | 13,5-19,6 | 13,5-19,6 | 190 | 154 | 98 | - | - | 0,99 | 35(3,5) |
