Зажимы поддерживающие глухие типов 8ПГН, 8ПГН2, 8ПГН4
Зажимы поддерживающие глухие типов 8ПГН, 8ПГН2, 8ПГН4
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для глухого крепления из восьми сталеалюминиевых проводов в фазе на ВЛ 1150 кВ с одной, двумя и четырьмя точками крепления.
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021. ГОСТ Р 51177-2017
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021. ГОСТ Р 51177-2017
Технические характеристики
|
Обозначение |

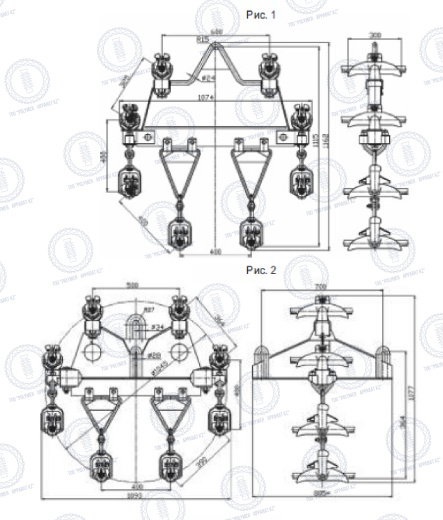

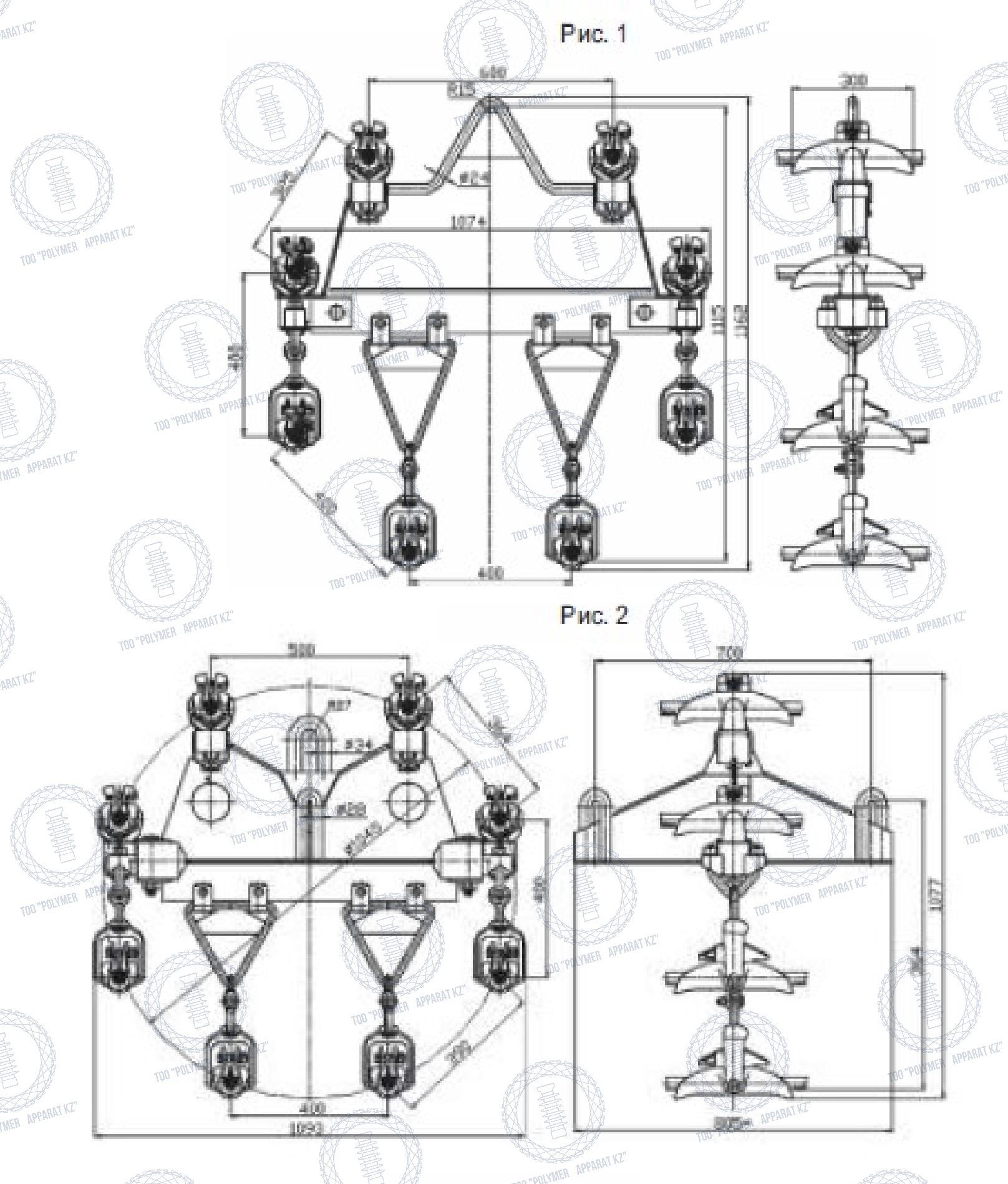

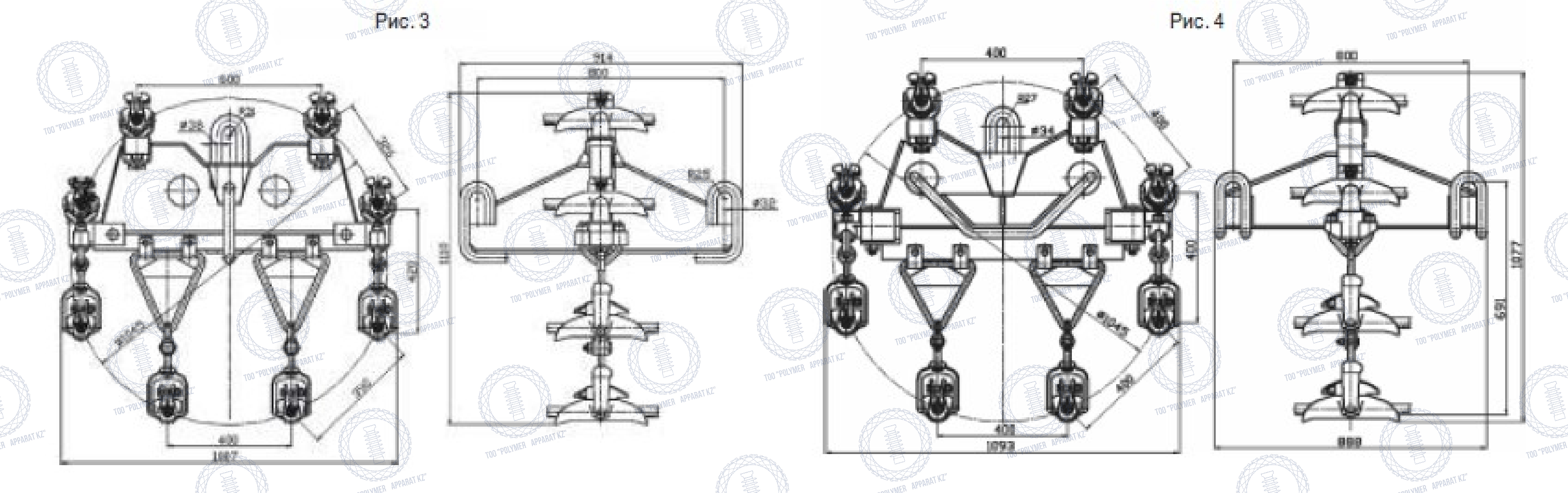

Рис. |
Диаметр алюминиевых и сталеалюминиевых про- водов, мм |
Масса, кг |
Разрушающая нагрузка Р, кН (тс), не менее |
|
8ПГН-5-5 |
1 |
21,6 |
94 |
(21) |
|
8ПГН2-5-20 |
2 |
24,1-25,2 |
115 |
(48) |
|
8ПГН2-5-21 |
3 |
25,2-27,5 |
148 |
(75) |
|
8ПГН4-5-1 |
4 |
24,1-25,2 |
124 |
(48) |
