Назначение
Эти повреждения провода возможны в процессе их монтажа и возникают, обычно, от случайных ударов.

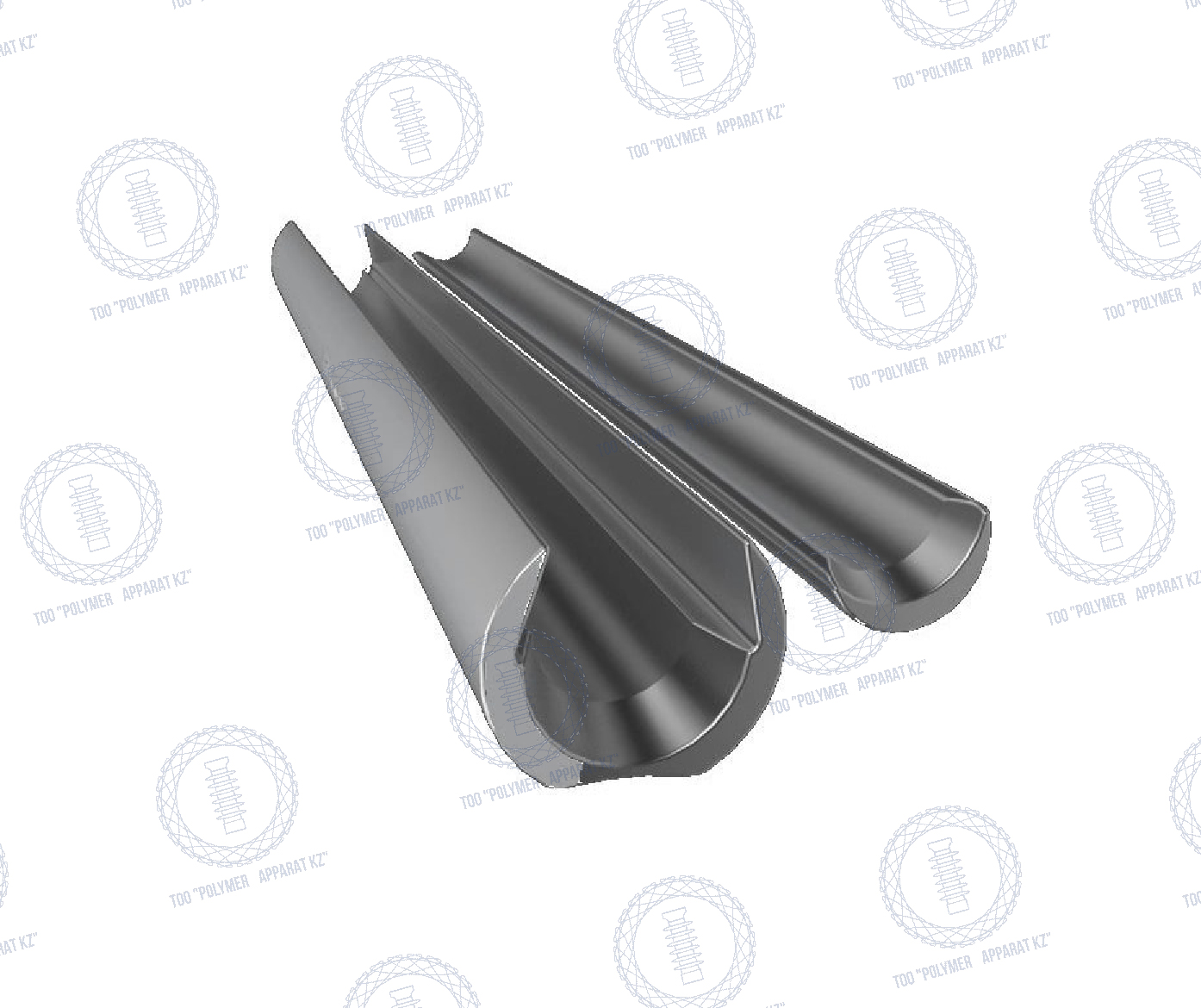

Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм2 состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша).
Ремонтные зажимы для проводов сечением от 300 до 750 мм2 также состоят из корпуса и вкладыша.
Для изготовления корпуса используется спецальный профиль, применяемый для изготовления соединительного зажима.
Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики
|
Обозначение |
D, мм |
Масса, кг |
Для сталеалюминиевых проводов по ГОСТ 839-80, марок: АС, АСКП, АСКС, АСК номинальным сечением, мм2 |
Диаметр проводов, мм |
Матрица опрессования |
|
РАС-95-4А |
24,5 |
0,242 |
95/16 |
13,5 |
МШ-18,5 |
|
РАС-120-4А |
27,0 |
0,268 |
120/19 70/72 120/27 |
15,2-15,4 |
МШ-20,8 |
|
РАС-150-4А |
33,0 |
0,402 |
150/19 150/24 150/34 |
16,8-17,5 |
МШ-25 |
|
РАС-205-4А |
35,0 |
0,432 |
185/24 185/29 185/43 95/141 205/27 |
18,8-19,8 |
МШ-27 |
|

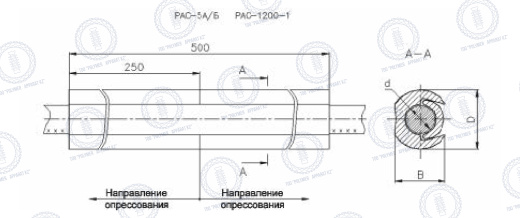

Обозначение |
Размеры, мм |
Для сталеалюминиевых проводов по ГОСТ 839-80, марок: АС, АСКП, АСКС, АСК номинальным сечением, мм2 |
Диаметр проводов, мм |
Матрица опрессования |
Масса, кг |
||
|
B |
D |
d |
|||||
|
РАС-330-5А |
43,5 |
52 |
27 |
185/128, 240/32, 240/39, 240/56, 300/39, 300/48, 330/30, 330/43, 300/66, 300/67, 400/18 |
21,6-26,0 |
А-44 |
1,76 |
|
РАС-500-5А |
48,5 |
58 |
31,5 |
400/22, 400/51, 400/64, 400/93, 450/56, 500/26, 500/27, 500/64, 300/204 |
26,6-30,6 |
А-50 |
2,00 |
|
РАС-600-5Б |
48 |
58 |
34,5 |
550/71, 600/72 |
32,4-33,2 |
А-50 |
1,88 |
|
РАС-750-5Б |
56 |
65 |
39 |
500/204, 500/336, 650/79, 700/86, 750/93 |
34,5-37,7 |
А-56 |
2,55 |
|
РАС-1200-1 |
- |
75 |
49 |
1200/67 |
46,5 |
МШ-65 |
6,3 |
