Зажимы соединительные плашечные типа ПА
Зажимы соединительные плашечные типа ПА
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.
Зажим марки ПА-1-1 применяется также для крепления петли проводов при анкерном креплении на штыревых изоляторах.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Зажим марки ПА-1-1 применяется также для крепления петли проводов при анкерном креплении на штыревых изоляторах.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики

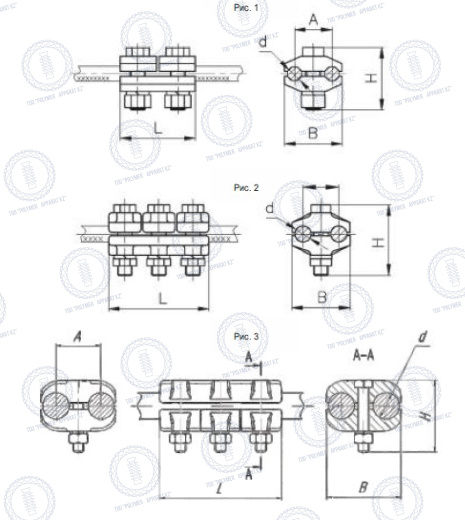

| Обозначение | Рис. | Диаметр проводов, мм | Размеры, мм | Масса, кг, не более | ||||
| A | B | d | L | H | ||||
| ПА-1-1 | 1 | 5,1-9 | 18 | 28 | 8 | 45 | 35 | 0,08 |
| ПА-2-2 | 2 | 9,6 - 11,4 | 21,5 | 34,5 | 12 | 68 | 35 | 0,12 |
| ПА-2-2А | 1 | 9,6 - 11,4 | 21,5 | 34,5 | 12 | 45 | 35 | 0,08 |
| ПА-3-2 | 2 | 12,3 - 14,0 | 30 | 47 | 15 | 88 | 42 | 0,244 |
| ПА-3-2А | 1 | 12,3 - 14,0 | 30 | 47 | 15 | 58 | 42 | 0,162 |
| ПА-4-1 | 2 | 15,4-20,0 | 36 | 57 | 20 | 88 | 52 | 0,41 |
| ПА-5-1 | 3 | 20,0-24,8 | 41 | 68 | 24 | 110 | 67,5 | 0,97 |
| ПА-6-1 | 3 | 24,8-30,6 | 50 | 84 | 29 | 154 | 80 | 1,07 |
