Зажимы соединительные плашечные типа ПАМ
Зажимы соединительные плашечные типа ПАМ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для осуществления перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики

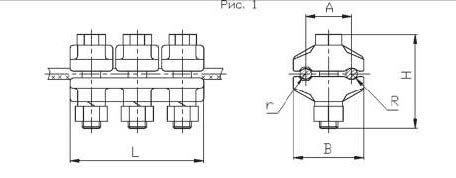

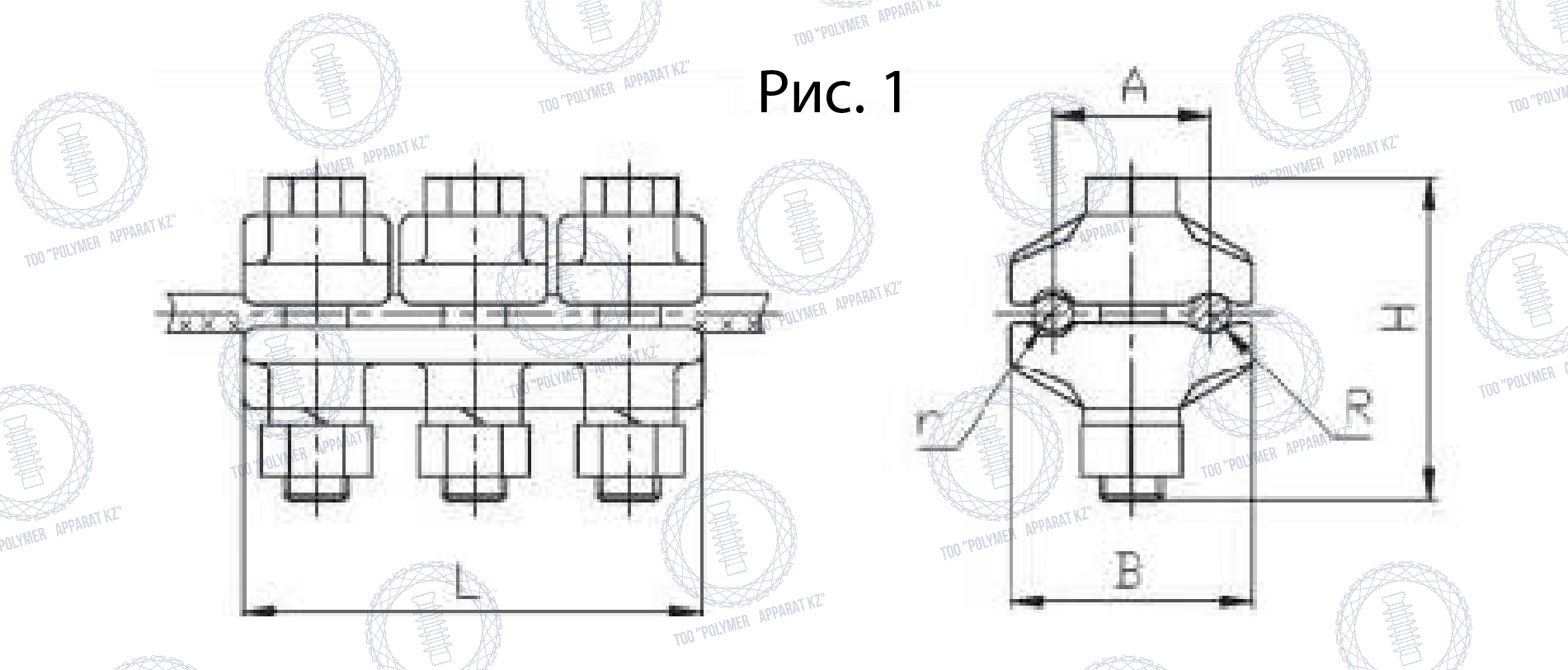

| Обозначение | Рис. | Размеры, мм | Интервал диаметров проводов по ГОСТ 839 | Масса, кг, не более | ||||||
| A | B | H | L | R | r | медных | алюминиевых и сталеалюминевых | |||
| ПАМ-2-1 | 1 | 21,5 | 34,5 | 35 | 68 | 6 | 4 | 5,1 – 7,5 | 5,1 – 11,4 | 0,14 |
| ПАМ-3-1 | 30 | 47 | 42 | 88 | 7,5 | 5,5 | 9,0 – 10,7 | 12,3 – 15,4 | 0,26 | |
| ПАМ-4-1 | 36 | 57 | 52 | 88 | 9 | 6,5 | 12,6 – 14,0 | 15,4 – 20,0 | 0,44 | |
| ПАМ-5-1 | 41 | 68 | 67,5 | 110 | 10,5 | 7,5 | 15,5-17,0 | 20,5-25,5 | 1,04 | |
| ПАМ-6-1 | 2 | 50 | 84 | 80 | 154 | 12 | 8,5 | 18,5-20,0 | 25,5-30,5 | 1,1 |
