Зажимы соединительные плашечные типа ПС
Зажимы соединительные плашечные типа ПС
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для стальных проводов и канатов при выполнении заземления молниезащитных тросов воздушных линий электропередачи 35-110 кВ.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.

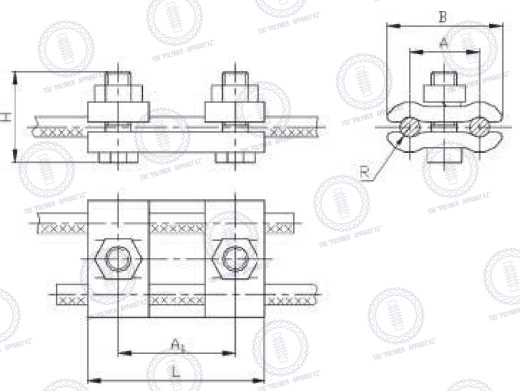

Технические характеристики
| Обозначение | Размеры, мм | Интервал диаметров канатов по ГОСТ 3062, ГОСТ 3063, ГОСТ 3064 и стальных проводов марок ПС, мм | Масса, кг, не более | |||||
| A | A1 | B | L | H | R | |||
| ПС-1-1 | 26,5 | 26 | 42 | 50 | 35 | 4 | 5,5 – 8,6 | 0,168 |
| ПС-2-1 | 31,5 | 26 | 47 | 50 | 35 | 6 | 9,1 – 12,0 | 0,2 |
| ПС-3-1 | 31,5 | 26 | 47 | 75 | 35 | 6 | 12,5 – 14,0 | 0,3 |
