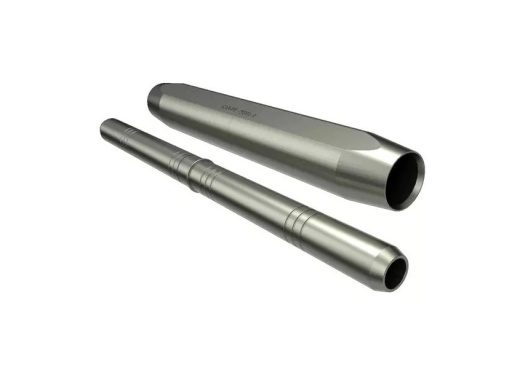

Зажимы соединительные типа САП
Зажимы соединительные типа САП
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для соединения полых алюминиевых проводов при монтаже ошиновки подстанций.
Перед опрессованием этих зажимов в целях предотвращения смятия в концы полых проводов вставляются вкладыши.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Перед опрессованием этих зажимов в целях предотвращения смятия в концы полых проводов вставляются вкладыши.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики
| Обозначение | Марка провода по ТУ16505.397-72 | Деталь зажима | Размеры, мм | Прочность заделки провода кН, не менее | Масса, кг | Матрица опрессования | ||||
| B | D | d | L | L1 | ||||||
| САП-500-1 | ПА500 | Корпус | 58 | 65 | 47 | 540 | 440 | 45 | 3,9 | А-59 или АШ-55,4 |
| Вклад. | - | - | 36 | |||||||
| САП-640-1 | ПА640 | Корпус | - | 80 | 60 | 650 | 550 | 45 | 5,77 | АШ-700 |
| Вклад. | - | - | 50 | |||||||
