Зажимы соединительные типа СВС
Зажимы соединительные типа СВС
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для соединения стальных канатов сечением от 50 до 300 мм2 .
Зажимы соединительные типа СВС представляют собой стальную круглую трубку.
Концы проводов в таких зажимах соединяются методом врасплет, после чего производится опрессование шестигранными матрицами.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Зажимы соединительные типа СВС представляют собой стальную круглую трубку.
Концы проводов в таких зажимах соединяются методом врасплет, после чего производится опрессование шестигранными матрицами.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики

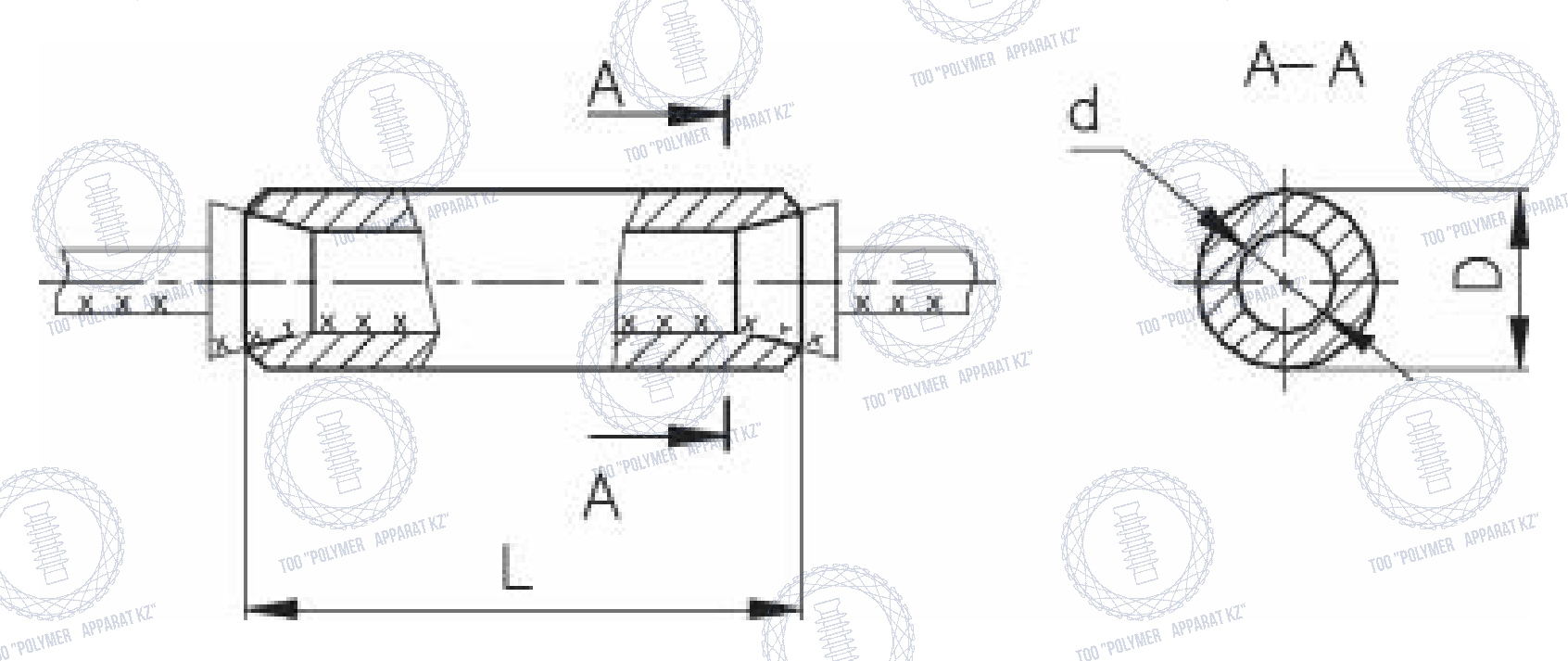

| Обозначение | Канаты стальные | Прочность заделки, кН (тс), не менее, каната с временным сопротивлением разрыву мПа (кгс/мм2) | Размеры, мм | Масса, кг | Матрица опрессования | |||||
| ГОСТ | Диаметр, мм | 1176 (120) | 1372 (140) | 1570 (160) | D | d | L | |||
| СВС-50-3 | 3063-80 | 9,1 | - | 53,9 (5,39) | - | 26 | 14,5 | 80 | 0,147 | СШ-22,5 |
| 3062-80 | 9,2 | - | 57,3 (5,73) | |||||||
| СВС-70-3 | 3063-80 | 11 | 69,4 (6,94) | 80,9 (8,09) | - | 30 | 17,5 | 85 | 0,189 | СШ-26 |
| СВС-100-3 | 3063-80 | 13 | 96,3 (9,63) | 112,0 (11,2) | - | 36 | 21 | 90 | 0,47 | СШ-31,2 |
| СВС-120-3 | 3064-80 | 14 | - | 121,9 (12,19) | - | 40 | 22,5 | 95 | 0,64 | СШ-34,6 |
| 3063-80 | 111,1 (11,11) | 130,9 (13,09) | ||||||||
| СВС-135-3 | 3063-80 | 15 | 128,2 (12,82) | 149,8 (14,98) | - | 40 | 24 | 100 | 0,63 | СШ-34,6 |
| СВС-150-3 | 3063-80 | 16 | 145,8 (14,58) | 170,5 (17,05) | - | 42 | 25,5 | 110 | 0,75 | СШ-36,4 |
| СВС-200-3 | 3064-80 | 18,5 | 176,8 (17,68) | 206,5 (20,65) | - | 48 | 29,5 | 120 | 1,05 | СШ-41,1 |
| СВС-260-3 | 3064-80 | 21 | - | - | 314,55 (31,45) | 56 | 33,5 | 120 | 1,4 | СШ-48 |
| СВС-300-3 | 3064-80 | 22,5 | 276,7 (27,67) | 312,3 (31,23) | - | 60 | 36 | 120 | 1,7 | СШ-52 |
