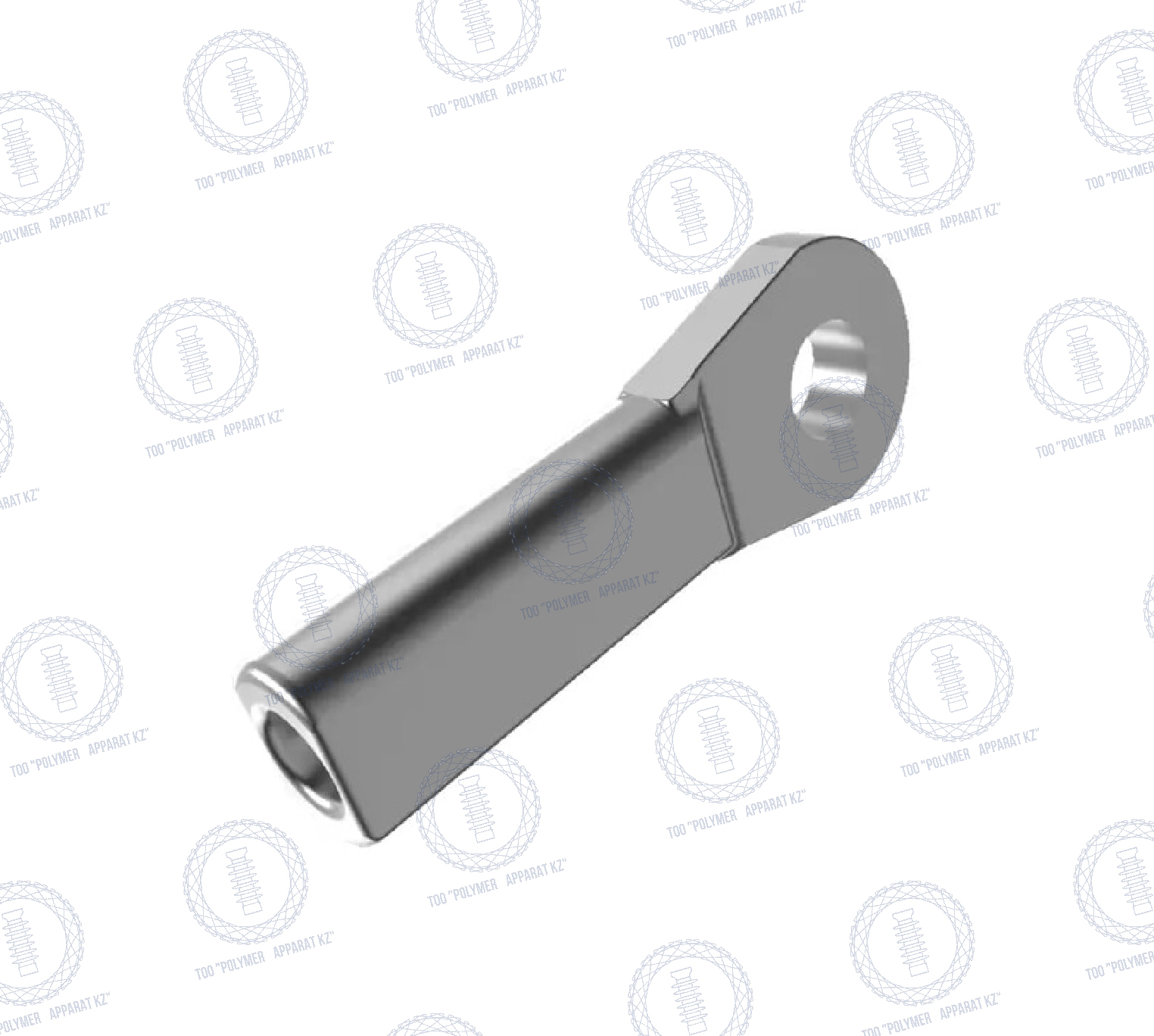

Зажимы заземляющие типа ЗПС
Зажимы заземляющие типа ЗПС
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для присоединения ста:льных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор.
Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами.
Зажимы типа ЗПС-3 изготавливаются из алюминия.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами.
Зажимы типа ЗПС-3 изготавливаются из алюминия.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.

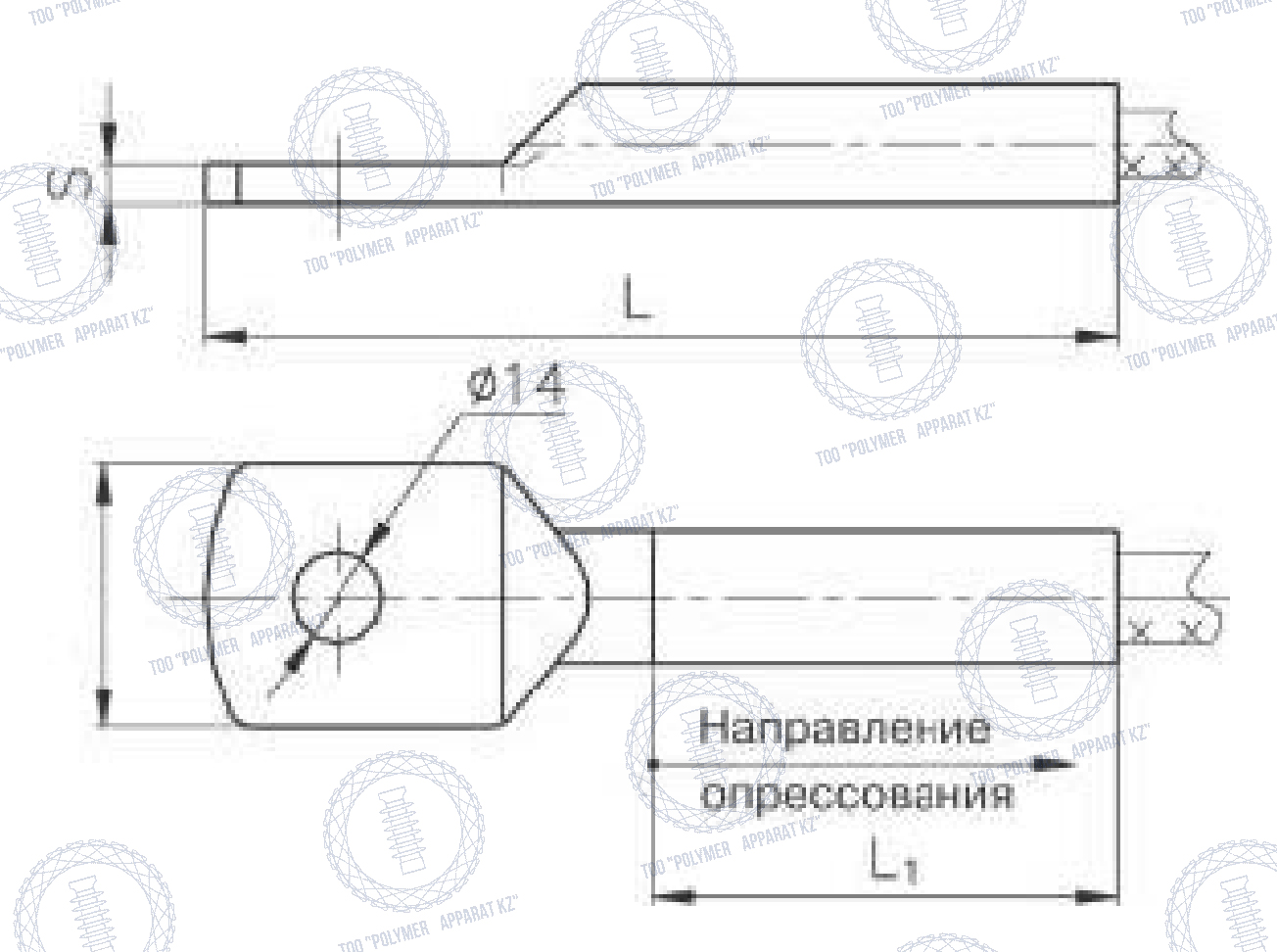

Технические характеристики
|
Обозначение |
Размеры | Масса, кг, не более | |||
| B | D | L | L1 | ||
| ЗПС-35-3В | 36 | 5 | 115 | 55 | 0,049 |
| ЗПС-50-3В | 36 | 5 | 115 | 55 | 0,049 |
| ЗПС-70-3В | 36 | 5 | 122 | 55 | 0,062 |
| ЗПС-100-3В | 36 | 6 | 122 | 55 | 0,069 |
| ЗПС-120-3В | 38 | 7 | 124 | 55 | 0,092 |
| ЗПС-140-3В | 40 | 9 | 129 | 55 | 0,126 |
| ЗПС-150-3В | 40 | 9 | 129 | 55 | 0,126 |
| ЗПС-170-3В | 45 | 10 | 142 | 70 | 0,172 |
