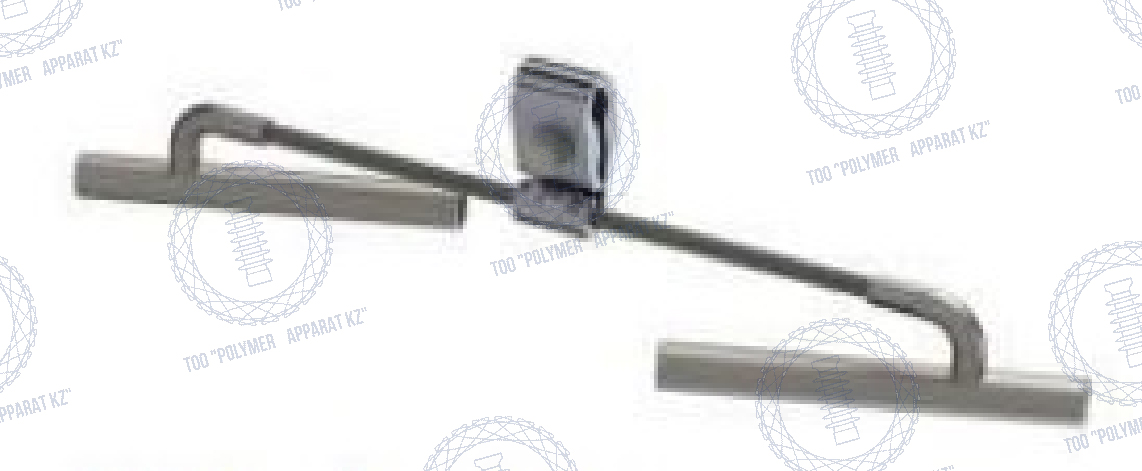

Грузы одинаковые
Пример обозначения маркировки гасителя вибрации: ГВ (П)-1,6-11-450/16-20. Где:1,6 кг – масса груза
11 мм – диаметр троса демпфера
450 мм – длина гасителя вибрации
16-20 – номер плашки, согласно посадочному диаметру провода.
*(П) – По желанию заказчика гасители вибрации могут поставляться в комплекте с защитными протекторами провода типа ПЗС, в зависимости от марки и типа используемого провода.
Данный тип гасителей имеет дополнительную частоту виброгашения провода за счёт смещения грузов относительно центра гасителя вибрации.Грузы разные
Пример обозначения маркировки гасителя вибрации: ГВ-1,2-1,6-11-450/16-20. Где:
1,2 и 1,6 кг – массы применяемых грузов
11 мм – диаметр троса демпфера
450 мм – длина гасителя вибрации
16-20 – номер плашки, согласно посадочному диаметру провода.
*(П) – По желанию заказчика гасители вибрации могут поставляться в комплекте с защитными протекторами провода типа ПЗС, в зависимости от марки и типа используемого провода.
Данный тип гасителей имеет дополнительные частоты виброгашения провода (6 резонансных частот) за счёт применения различных масс грузов, смещения грузов относительно центра гасителя вибрации и различных длин троса демпфера.

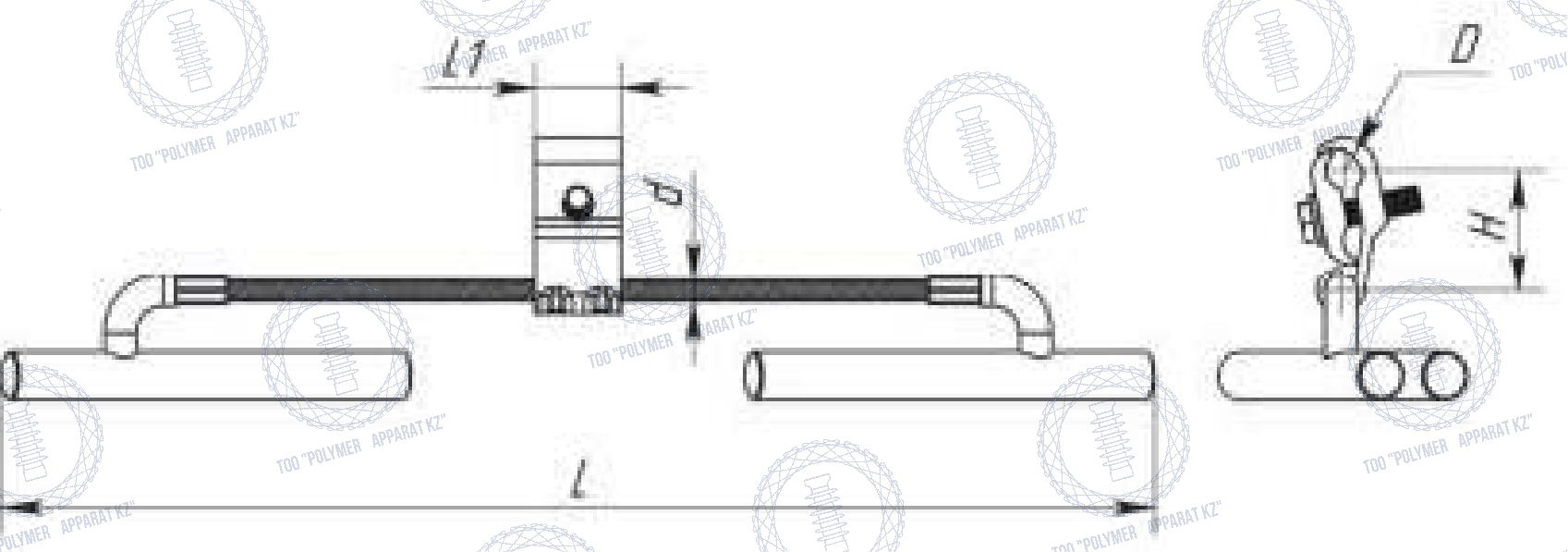

| Наименование | Технические характеристики | |||
| Масса применяемых грузов, кг | 0,8; 1,6; 2,4; 3,2; 4,0 | |||
| Диаметр троса демпфера d, мм | 9,1; 11,0; 13,0 | |||
| Длина гасителя вибрации L, мм | 300; 350; 400; 450; 500; 550; 600; 650 | |||
| Номер плашки, обозначающий посадочный диаметр провода D, типоразмеры плашки Н и L1 | № плашки | Диаметр D, мм | Н, мм | L1, мм |
| 10-13 | 9,0-14,0 | 60 | 45 | |
| 16-20 | 14,5-20,0 | 63 | 45 | |
| 23-35 | 20,1-35,0 | 90 | 50 | |
