Ограничители гололедообразования и колебаний типа ОГК (П)
Ограничители гололедообразования и колебаний типа ОГК (П)
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Ограничители гололедообразования и колебаний типа ОГК(П), предназначены для предотвращения гололедообразования, гашения вызываемых ветровым воздействием низкочастотных колебаний, известных как пляска или галопирование и ветровых (эоловых) вибраций, проводов, грозотросов и кабелей воздушных линий электропередачи.
Ограничители гололедообразования и колебаний должны соответствовать требованиям ГОСТ Р 51177-2017. ТУ 27.90.40-103-15207362-2021.
Технические характеристики

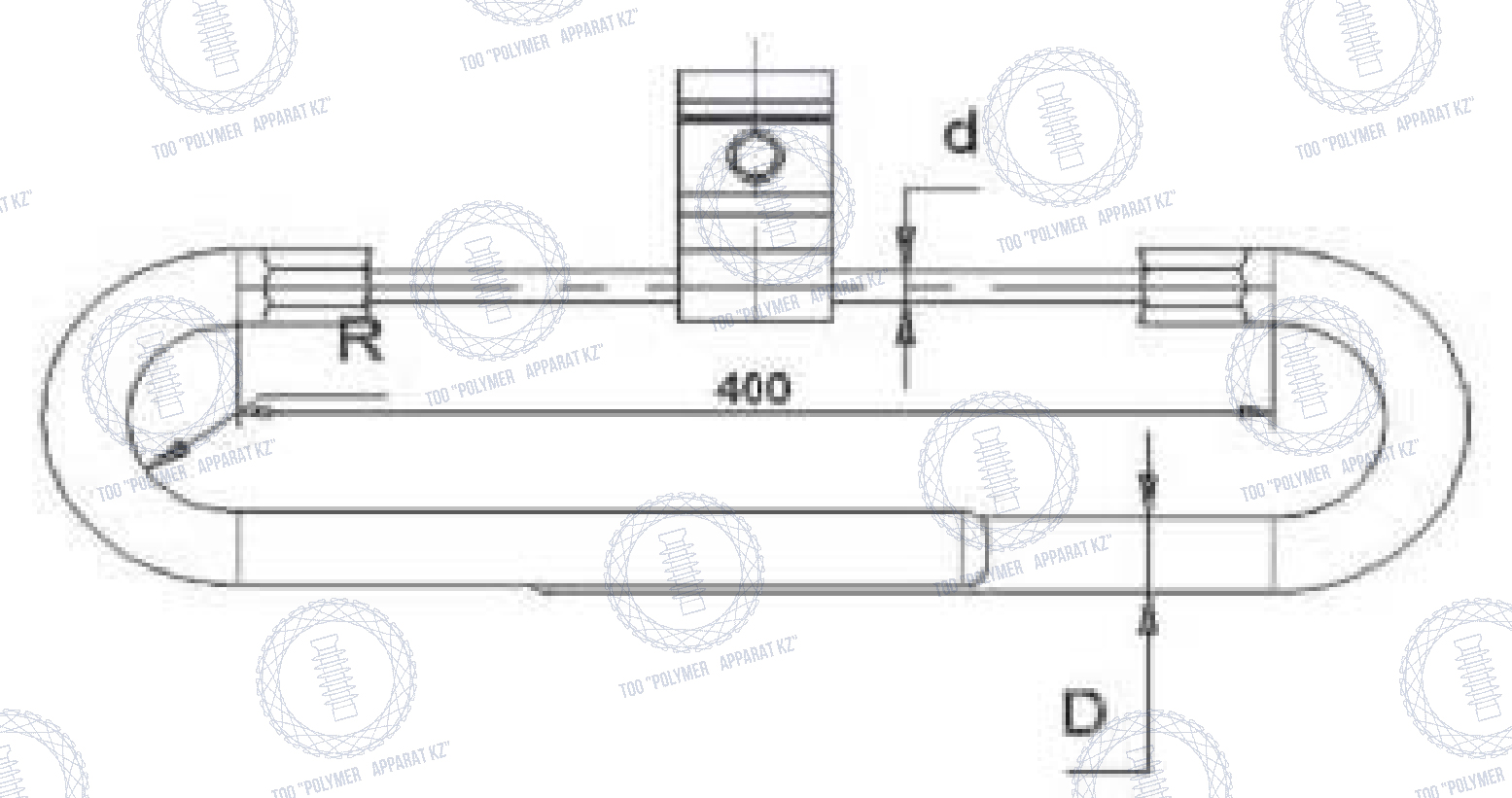

| № п.п. | Марка ограничителя (П) | Марка зажима для провода* (диаметр провода, на которые устанавливается ограничитель, мм) | Диапазон частот для данного типа провода, Гц | Основные параметры ограничителя** | Масса изделия, кг, не более | |||
| d мм | мD м | R мм | Масса груза, кг | |||||
| 1 | ОГК-1,0-9,1 | 10-13 (9,0-15,0) | 12-70 | 9,1 | 14 | 75 | 0,75 | 1,8 |
| 2 | ОГК-3,0-11 | 16-20 (15,0-22,5) | 10-55 | 11 | 18 | 100 | 1,5 | 3,5 |
| 3 | ОГК-5,0-13 | 23-31 (22,4-32,0) | 8-50 | 11 | 24 | 100 | 2,5 | 6 |
| 4 | ОГК-7,0-13 | 35 (32,1-37,7) | 5-35 | 13 | 28 | 100 | 3,5 | 7,8 |
* - Марка зажима для провода выбирается при заказе
** - Размер для справок
*П-комплектация гасителя с защитным протектором по согласованию с заказчиком
** - Размер для справок
*П-комплектация гасителя с защитным протектором по согласованию с заказчиком
