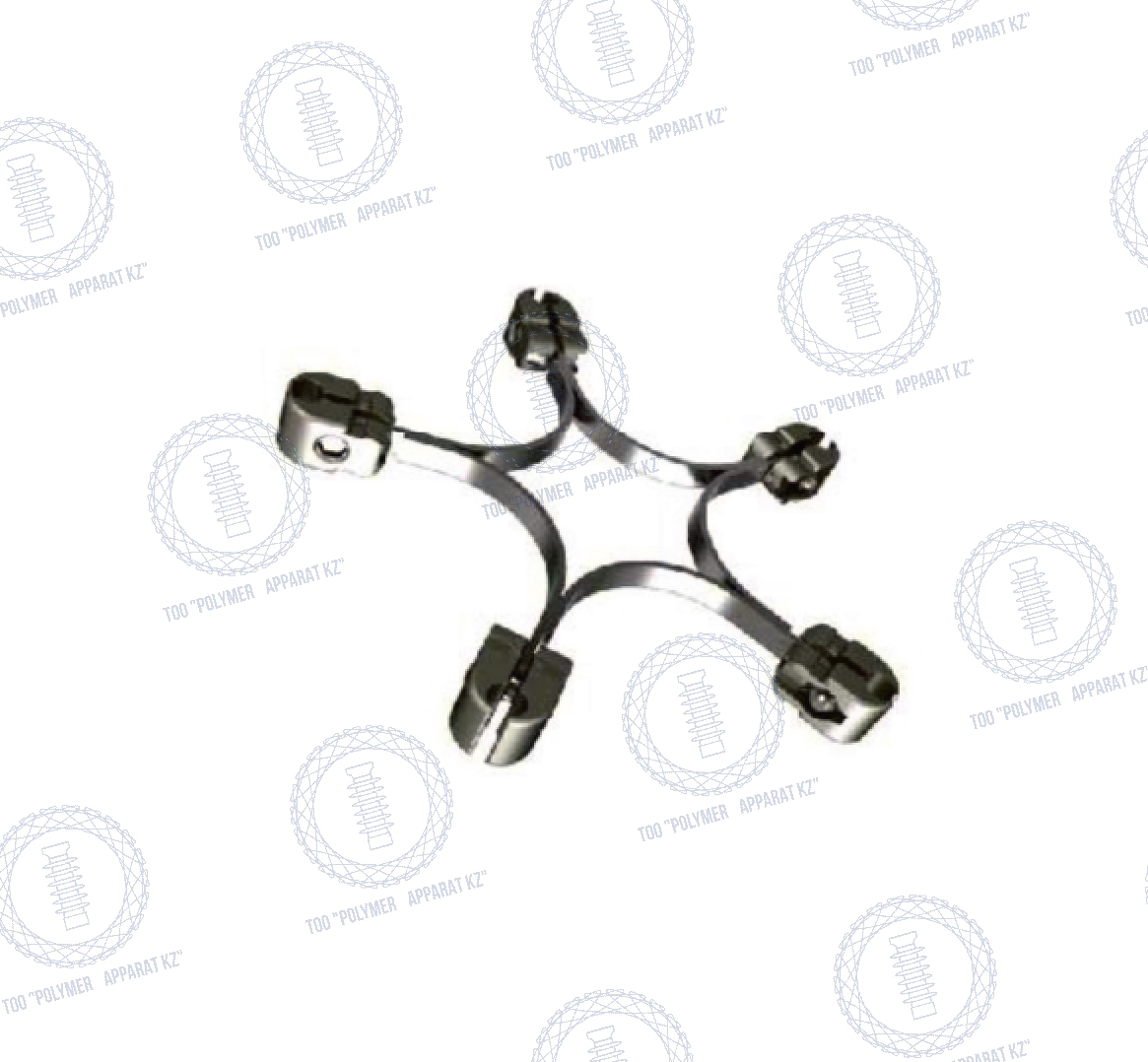

Распорки глухие лучевые типа 5РГ, 6РГ
Распорки глухие лучевые типа 5РГ, 6РГ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Предназначены для фиксации на заданном расстоянии пяти, шести алюминиевых, сталеалюминиевых проводов расщепленной фазы воздушных линий электропередачи и открытых распределительных устройств.
Распорки должны соответствовать требованиям ГОСТ Р 51177-2017. ТУ 27.90.40-103-15207362-2021.
Технические характеристики

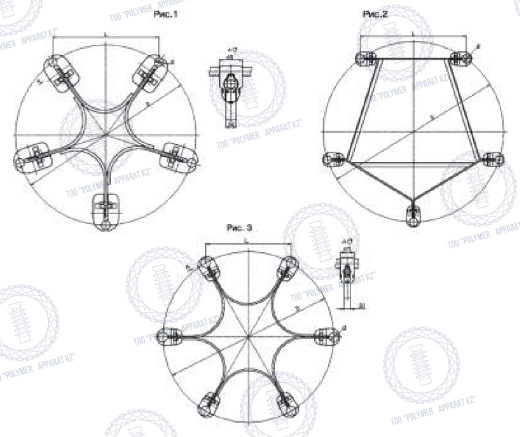

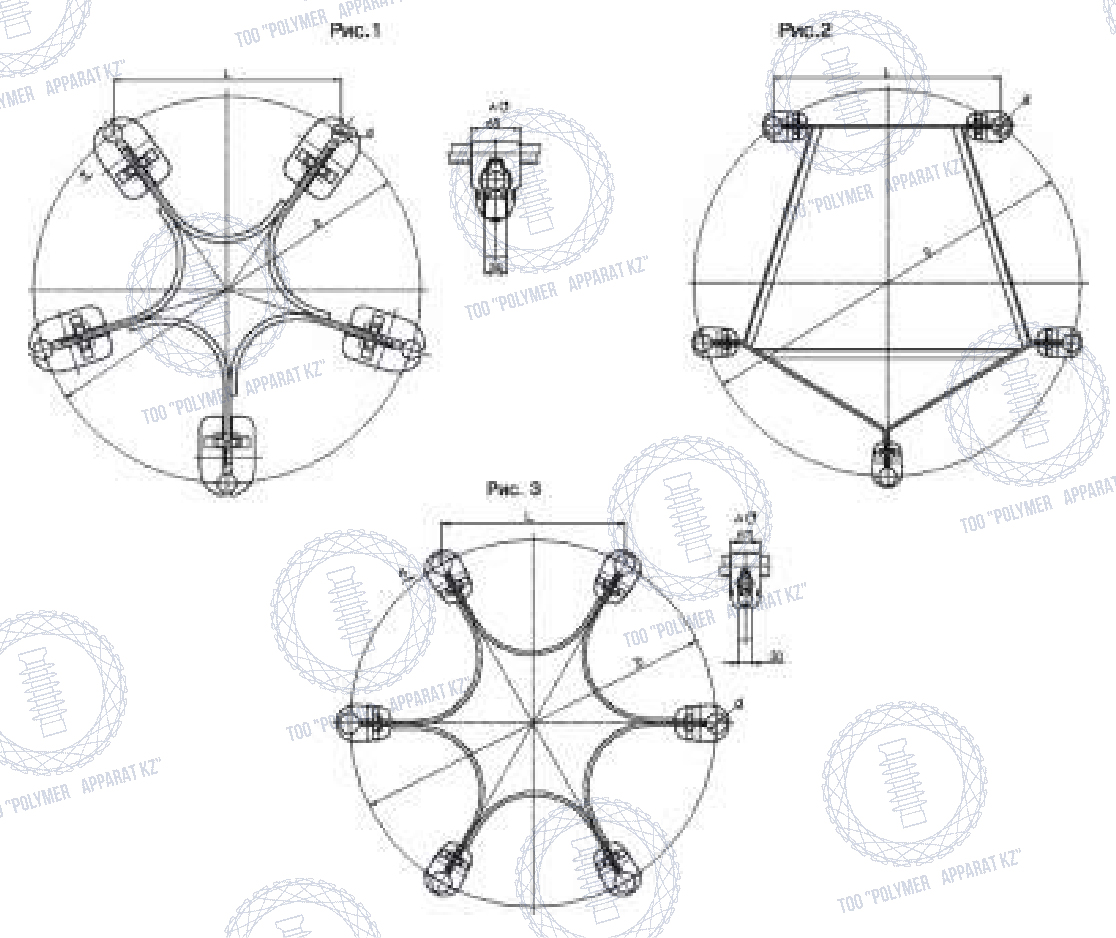

| Обозначение | Рис. | Диаметр провода, мм | Размеры, мм | Соответствие требованиям ТУ | Масса, кг | ||
| D | d | L | |||||
| 5РГ-2-300А | 1 | 21,6-26,6 | 510 | 25 | 300 | ТУ 27.90.40-103-15207362-2021 | 5,9 |
| 5РГ-2-400А | 21,6-26,6 | 680 | 25 | 400 | ТУ 27.90.40-103-15207362-2021 | 8,4 | |
| 5РГ-3-400А | 27,5-30,6 | 30 | ТУ 27.90.40-103-15207362-2021 | 8,3 | |||
| 5РГ-4-600А | 2 | 37,5 | 1020 | 36 | 600 | ТУ 27.90.40-103-15207362-2021 | 14,81 |
| 5РГ-5-600А | 46,5 | 46 | ТУ 27.90.40-103-15207362-2021 | 15,7 | |||
| 6РГ-5-400 | 3 | 45/37 | 800 | 46 | 400 | ТУ 27.90.40-103-15207362-2021 | 9,46 |
