Узлы крепления экранов
Узлы крепления экранов
#PROP_TITLE#
—
#PROP_VALUE#

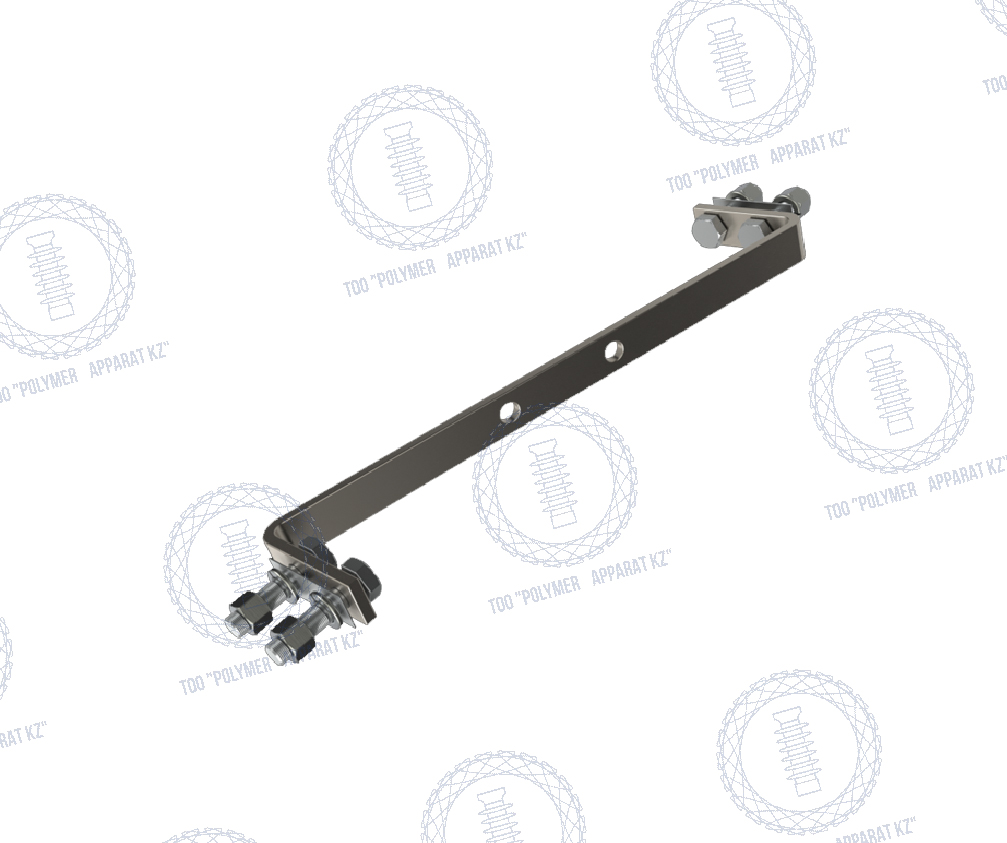

Назначение
Для установки защитных экранов в натяжной изолирующей подвеске на линиях электропередачи напряжением от 330 до 1150 кВ.
Узлы крепления экранов должны соответствовать требованиям ГОСТ Р 51177-2017. ТУ 27.90.40-103-15207362-2021.
Технические характеристики

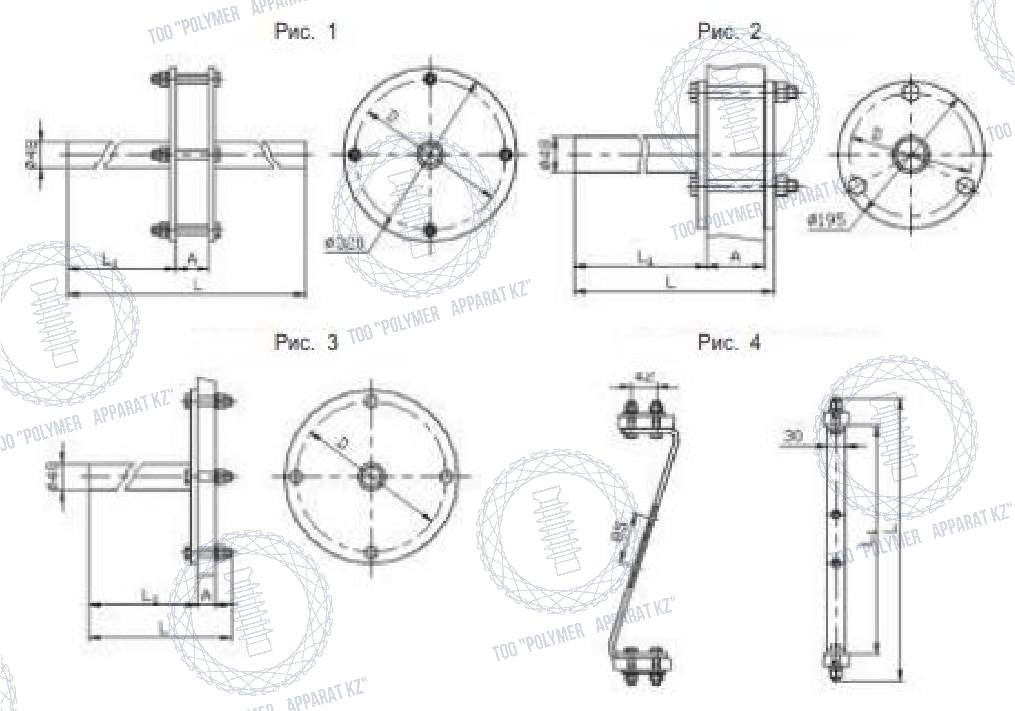

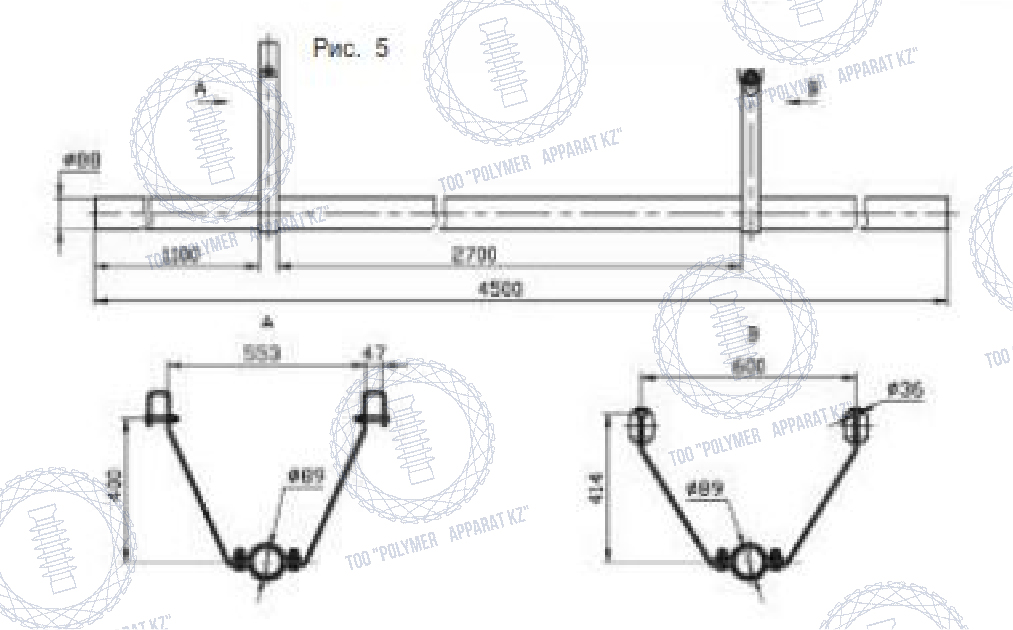

| Обозначение | Рис. | Устанавливаются на арматуре | Размеры, мм | Масса, кг | |||
| A | D | L | L` | ||||
| УКЭ-1А | 1 | На коромыслах 4КЛ-21-1, 5КЛ-12/21-1 | 135 | 278 | 3305 | 2600 | 29 |
| УКЭ-1В | 278 | 4255 | 3550 | 32,6 | |||
| УКЭ-1Б | 2 | На коромысле 3КЛ-21-3 | 165 | 717 | 570 | 8,6 | |
| УКЭ-2 | 3 | На коромысле 4КД2-25-1 | 16 | 90 | 2637 | 2600 | 12 |
| УКЭ-2А | 3 | На коромысле 4КУ-45-1 | 12 | 278 | 1388 | 1355 | 13,4 |
| УКЭ-4 | На промзвеньях ПРР-60-1 и проводах диам. 37,5 мм | - | - | - | - | 49,5 | |
| УКЭ-5 | 1 | На коромысле 8КЛ-16-2 | 160 | 278 | 3860 | 2500 | 31,2 |
| УКЭ-6А | 4 | На ушках типа У1 (У1-12-16, У1-16-20, У1-21-20) и УС-7-16 | - | - | 514 | 430 | 1,45 |
| УКЭ-6Б | - | - | 464 | 380 | 1,35 | ||
| УКЭ-6В | - | - | 564 | 480 | 1,65 | ||
| УКЭ-6Г | - | - | 664 | 580 | 1,85 | ||

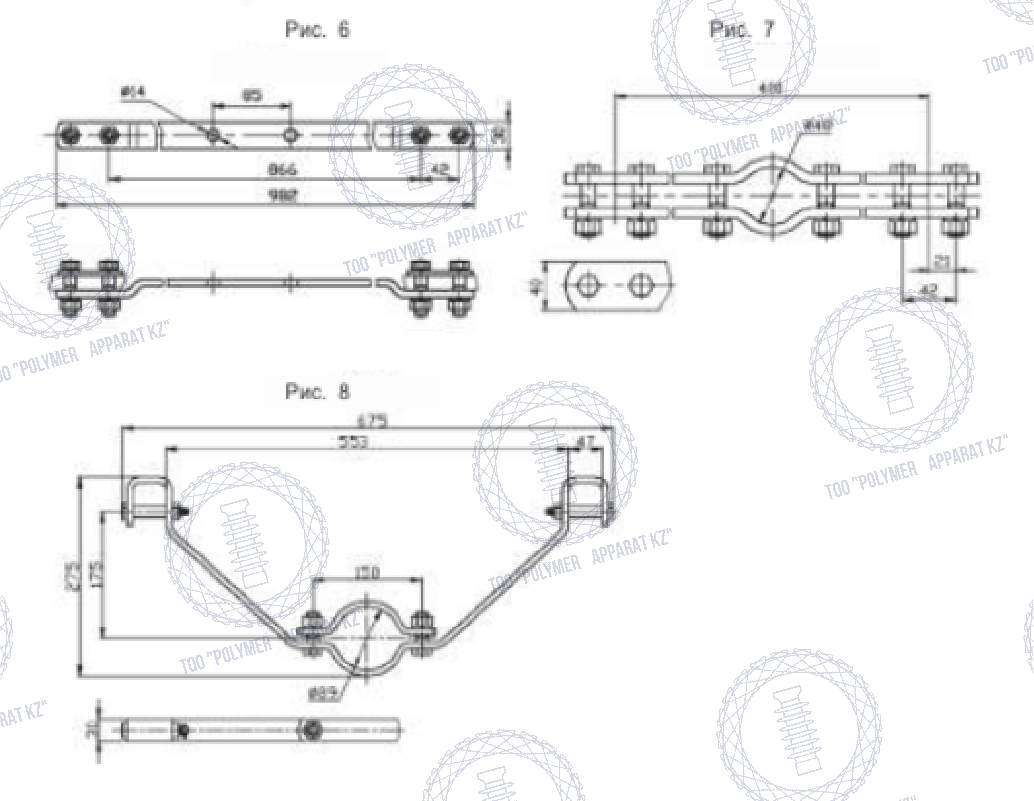

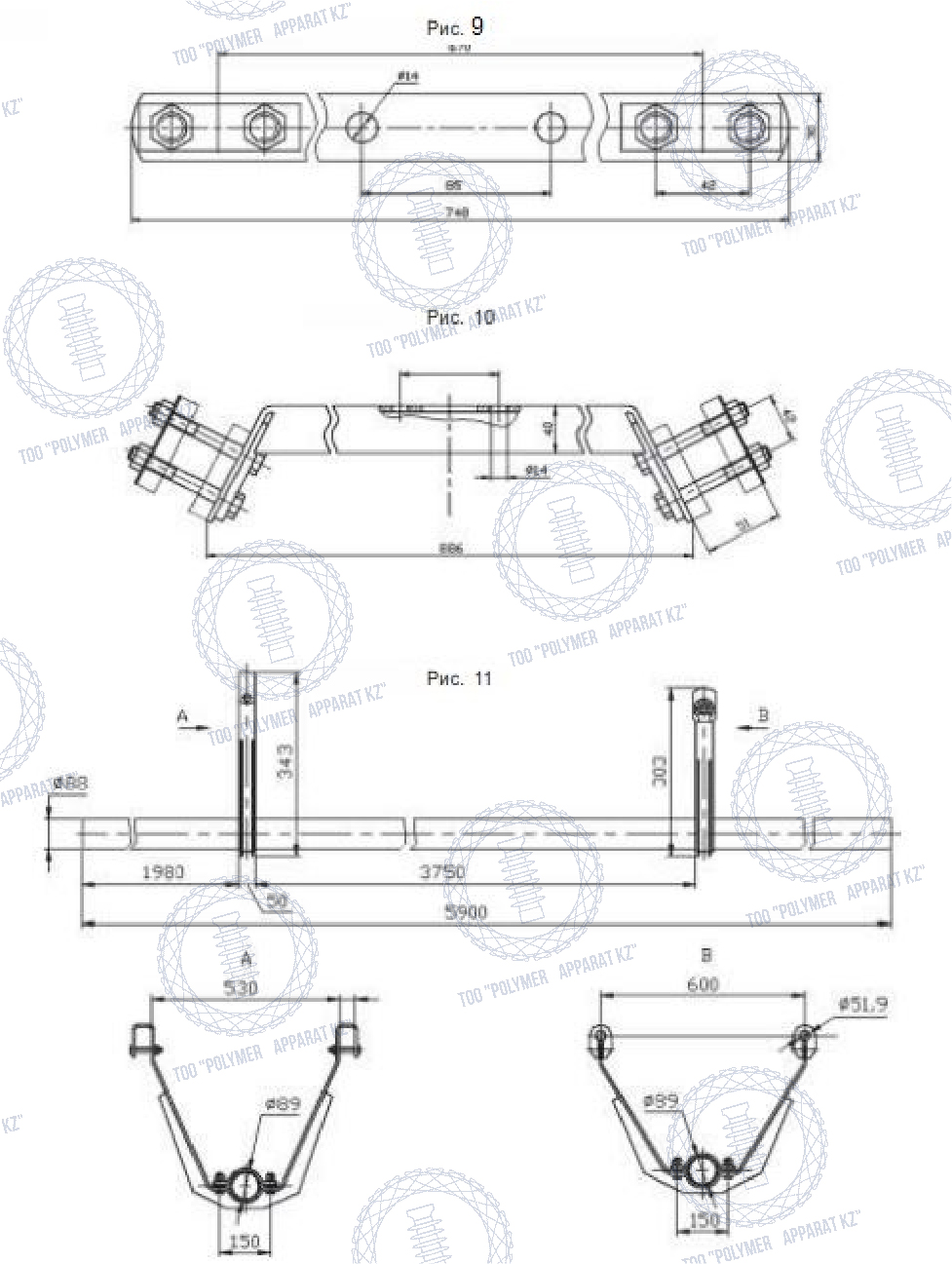

| УКЭ-7 | 6 | На ушках У1-12-16,У1-16-20 | - | - | - | - | 2,3 |
| УКЭ-11 | 3 | На распорках РС-6 400 | 14 | 90 | 1141 | 1100 | 5,6 |
| УКЭ-12 | 7 | На ушках типа У1 (У1-12-16, У1-16-20, У1-21-20) и УС-7-16 | - | - | - | - | 1,95 |
| УКЭ-16 | 8 | На промзвеньях ПРР-60-1 | - | - | - | - | 2,7 |
| УКЭ-17 | На коромыслах 2КУ-180-1, 2КУ-270-1 | - | - | - | - | 19,5 | |
| УКЭ-18 | 11 | На промзвеньях ПРР-135-1, диам. 51,8 мм | - | - | - | - | 60,9 |
| УКЭ-25 | 9 | На ушках типа У1, УСК | - | - | - | - | 2,45 |
| УКЭ-26 | 10 | На ушках типа У1, УСК | - | - | - | - | 2,8 |
