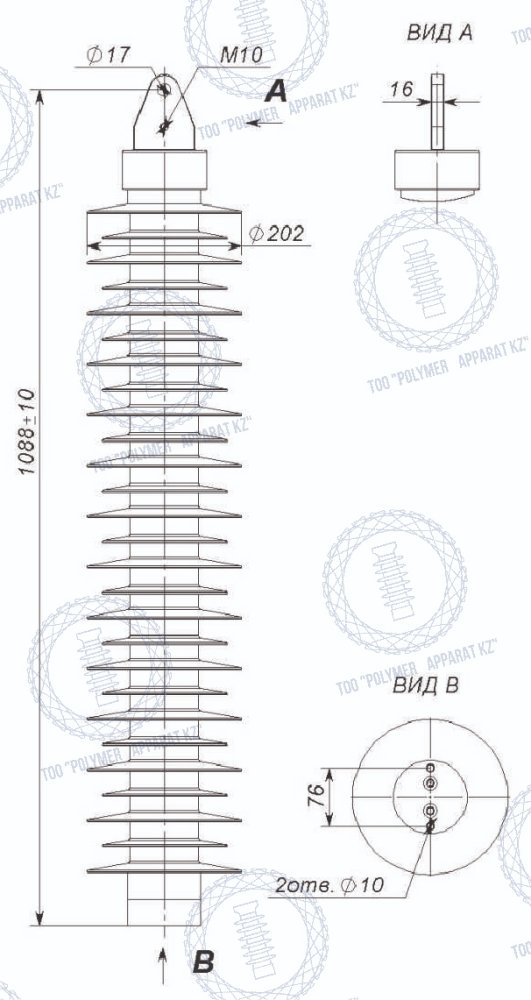

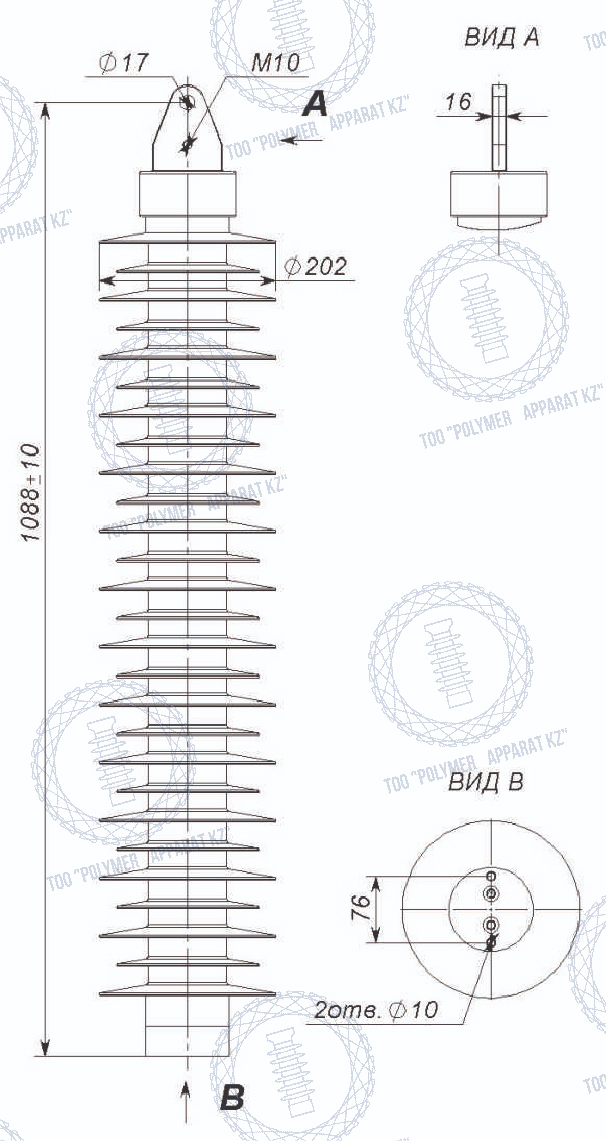

ОПН-110/1000 (Код исполнения «ПФ») подвесного исполнения для установки на фазные провода
ОПН-110/1000 (Код исполнения «ПФ») подвесного исполнения для установки на фазные провода
#PROP_TITLE#
—
#PROP_VALUE#
Нормативные документы: ТУ 3414-003-15207362-2003; ТУ 3414-004-15207362-2003; ГОСТ Р 52725-2007.
| Класс перенапряжения | Тип ограничителя перенапряжения | Рабочее напряжение, кВ | Номинальное напряжение, кВ | Номинальный разряд ток, кА | Ток пропускной способности, А | Класс пропускной способности | Удельная энергия, кДж/кВ | Хакатеристика напряжения-времени | Остающееся напряжение, вК, не более 30/60 мс | |||
| 0,25 А | 0,5 кА | 1 кА | 2 кА | |||||||||
| 6 | ОПНп-6/1000/7,6-10-IV УХЛ1-В | 7,6' | 9,5 | 10 | 1000 | 3 | 5,23 | 186 | 16,6 | 17 | 17,7 | |
| 10 | ОПНп-10/1000/12,8-10-IV УХЛ1-В | 12,7 | 18 | 10 | 1000 | 3 | 5,23 | 186 | 27,9 | 28,6 | 29,9 | |
| 35 | ОПНп-35/1000/40,5-10-IV УХЛ1 | 40,5 | 50,6 | 10 | 1000 | 3 | 5,75 | 188 | 97,2 | 100 | 104 | |
| 110 | ОПНп-110/1000/56-10-IV УХЛ1 | 56 | 70 | 10 | 1000 | 3 | 5,75 | 18а | 134 | 138 | 144 | |
| ОПНп-110/1000/77-10-IV УХЛ1 | 77 | 96 | 10 | 1000 | 3 | 5,75 | 18а | 185 | 189 | 196 | ||
| ОПНп-110/1000/84-10-IV УХЛ1 | 84 | 105 | 10 | 1000 | 3 | 5,75 | 18а | 202 | 207 | 216 | ||
| ОПНп-110/1000/88-10-IV УХЛ1 | 88 | 110 | 10 | 1000 | 3 | 5,75 | 18а | 211 | 217 | 228 | ||
| ОПНп-110/1000/100-10-IV УХЛ1 | 100 | 125 | 10 | 1000 | 3 | 5,75 | 18а | 240 | 2А6 | '1fil7 | ||
| ОПНп-110/1000/88-10-IV УХЛ1-О | 88 | 110 | 10 | 1000 | 3 | 5,23 | 186 | 192 | 197 | 205 | ||
| ОПНп-110/1450/88-20-IV УХЛ1 | 88 | 110 | 20 | 1450 | 3 | 7,75 | 18а | 201 | 209 | 221 | ||
| 150 | ОПНп-150/1000/105-10-IV УХЛ1 | 105 | 131 | 10 | 1000 | 3 | 5,75 | 18а | 252 | 258 | 269 | |
| ОПНп-150/1000/115-10-IV УХЛ1 | 115 | 144 | 10 | 1000 | 3 | 5,75 | 18а | 276 | 283 | 295 | ||
| 220 | ОПНп-220/1000/154-10-IV УХЛ1 | 154 | 193 | 10 | 1000 | 3 | 5,75 | 18а | 370 | 379 | 395 | |
| ОПНп-220/1000/163-10-IV УХЛ1 | 163 | 204 | 10 | 1000 | 3 | 5,75 | 188 | 391 | 401 | 418 | ||
| ОПНп-220/1000/176-10-IV УХЛ1 | 176 | 220 | 10 | 1000 | 3 | 5,75 | 18а | 422 | 433 | 452 | ||
| ОПНп-220/1000/176-10-IV УХЛ1-О | 178 | 220 | 10 | 1000 | 3 | 5,23 | 186 | 384 | 394 | 411 | ||
| ОПНп-220/1450/163-20-IV УХЛ1 | 163 | 204 | 20 | 1450 | 4 | 7,75 | 18а | 373 | 387 | 409 | ||
| ОПНп-220/1450/176-20-IV УХЛ1 | 178 | 220 | 20 | 1450 | 4 | 7,75 | 18а | 403 | 418 | 441 | ||
| 330 | ОПНп-330/1000/230-10-IV УХЛ1-П | 230 | 288 | 10 | 1000 | 3 | 5,75 | 18а | 552 | 566 | 590 | |
| ОПНп-330/1450/210-20-IV УХЛ1 | 210 | 263 | 20 | 1450 | 4 | 7,75 | 188 | 481 | 499 | 526 | ||
| ОПНп-330/1450/220-20-IV УХЛ1 | 220 | 275 | 20 | 1450 | 4 | 7,75 | 18а | 504 | 523 | 551 | ||
| ОПНп-330/1450/230-20-IV УХЛ1 | 230 | 288 | 20 | 1450 | 4 | 7,75 | 18а | 527 | 548 | м | ||
| ОПНп-330/1450/230-20-IV УХЛ1-О | 230 | 288 | 20 | 1450 | 4 | 7,05 | 186 | 479 | 497 | 524 | ||
| ОПНп-330/1800/210-20-IV УХЛ1 | 210 | 263 | 20 | 1800 | 5 | 9,5 | 18а | 509 | 521 | 548 | ||
| 500 | ОПНп-500/1000/333-10-IV УХЛ1-П | 333 | 416 | 10 | 1000 | 3 | 5,75 | 188 | 799 | 819 | 855 | |
| ОПНп-500/1450/318-20-IV УХЛ1 | 318 | 398 | 20 | 1450 | 4 | 7,75 | 18' | 728 | 756 | 797 | ||
| ОПНп-500/1450/333-20-IV УХЛ1 | 333 | 416 | 20 | 1450 | 4 | 7,75 | 18а | 782 | 791 | 835 | ||
| ОПНп-500/1800/303-20-IV УХЛ1 | 303 | 379 | 20 | 1800 | 5 | 9,5 | 18а | 734 | 751 | 788 | ||
| ОПНп-500/1800/318-20-IV УХЛ1 | 318 | 398 | 20 | 1800 | 5 | 9,5 | 18а | 770 | 788 | 827 | ||
| ОПНп-500/1800/333-20-IV УХЛ1 | 333 | 416 | 20 | 1800 | 5 | 9,5 | 18а | 807 | 8211 | 868 | ||
| ОПНп-500/1800/333-20-IV УХЛ1-О | 333 | 416 | 20 | 1800 | 5 | 8,64 | 186 | 771 | 789 | 827 | ||
| ОПНп-500/2100/318-20-III УХЛ1 | 318 | 398 | 20 | 2100 | 5 | 11,9 | 18а | 788 | 795 | 838 | ||
| ОПНп-500/3200/333-20-III УХЛ1 | 333 | 416 | 20 | 3200 | 5 | 17,6 | 18а | 803 | 833 | 878 | ||
| ОПНп-500/3200/350-20-III УХЛ1-О | 333 | 416 | 20 | 3200 | 5 | 16 | 186 | 787 | 795 | 837 | ||
| 750 | ОПНп-750/2100/455-20-III УХЛ1 | 465 | 589 | 20 | 2100 | 5 | 11,9 | 18а | 1100 | 1140 | 1200 | |
| ОПНп-750/2100/465-20-III УХЛ1 | 465 | 581 | 20 | 2100 | 5 | 11,9 | 18а | 1120 | 1160 | 1220 | ||
| ОПНп-750/2100/475-20-III УХЛ1 | 475 | 594 | 20 | 2100 | 5 | 11,9 | 18' | 1150 | 1190 | 1250 | ||
| ОПНп-750/3200/455-20-III УХЛ1 | 465 | 589 | 20 | 3200 | 5 | 17,8 | 18а | 1100 | 1140 | 1200 | ||
| ОПНп-750/3200/465-20-III УХЛ1 | 465 | 581 | 20 | 3200 | 5 | 17,6 | 18а | 1120 | 1160 | 1220 | ||
| ОПНп-750/3200/475-20-III УХЛ1 | 475 | 594 | 20 | 3200 | 5 | 17,6 | 18а | 1150 | 1190 | 1250 | ||
| ОПНп-750/3200/477-20-III УХЛ1-О | 477 | 596 | 20 | 3200 | 5 | 18 | 186 | 1050 | 1080 | 1140 | ||
