Диагностика состояния ОПН с помощью датчики тока проводимости ДТУ-03 и устройства контроля тока УКТ-03

ЗАО «Полимер-Аппарат» классифицирует свою продукцию как необслуживаемую в течение всего срока эксплуатации. Однако действующие нормативные документы – ПУЭ 7-я редакция п. 1.8.31 и РД 34.45-51.300-97 п.21 – обязывают производить ежегодный периодический контроль ОПН классов напряжения 110 кВ и выше. Для выполнения данных требований и по согласованию с заказчиком ограничитель может быть укомплектован изолирующим основанием, системой диагностики ОПН и (или) регистрации импульсов тока. Изолирующее основание позволяет осуществлять диагностику ограничителей перенапряжений находящихся под рабочим напряжением в любое удобное для эксплуатирующего персонала время. Современные системы диагностики состояния ОПН позволяют получить полную информацию о текущем состоянии ограничителей перенапряжений и оценить возможность его эксплуатации после аварийных ситуаций или истечения заявленного срока службы.

Диагностика состояния ОПН с помощью датчики токапроводимости ДТУ-03 и устройства контроля тока УКТ-03

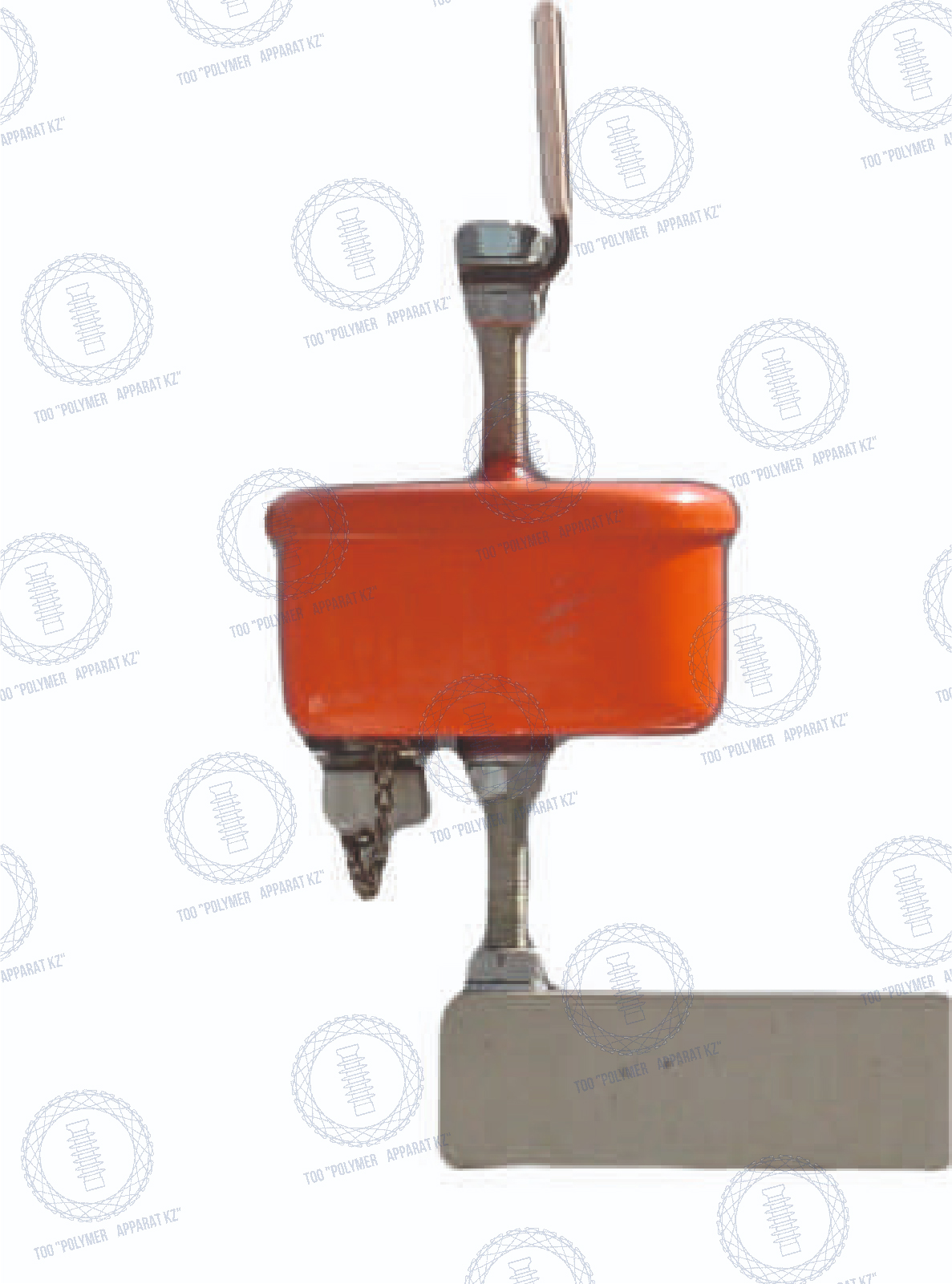

Датчик тока проводимости ДТУ-03 (рис.61-1) постоянно включен в цепь заземления ОПН.Устройство контроля тока УКТ-03 (рис.61-2) подключается непосредственно при измерении параметров тока проводимости без отключения ОПН от сети. Система регистрации предназначена для измерения параметров тока проводимости, протекающего через ОПН при рабочем напряжении: действующих значений гармонических составляющих тока 50 Гц и 150 Гц и максимального значения тока. Данные измерения входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации.В селективных режимах работы «50 Гц» или «150 Гц» устройство измеряет действующие значения первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока проводимости ОПН.
В качестве дополнительного, справочного параметра в режиме работы «Мах» измеряется максимальное значение тока проводимости в полосе частот: 50 - 500 Гц.
