Прибор контроля состояния ОПН типа ИТУС-2

Пульт дистанционного сбора данных ИТУС-ПСД-1 в совокупности с набором приборов мониторинга состояния ОПН ИТУС-2 образуют беспроводную сеть (Рис.64-1), позволяющую в любой момент получить информацию о состоянии всех ОПН объекта (электростанции, подстанции и т.д.). При этом возраст данных – не более одних суток.
Приборы ИТУС-2 (Рис.64-4), установленные в цепь заземления ОПН, постоянно находятся в режиме регистрации разрядных импульсов. Не реже одного раза в сутки они включаются, измеряют параметры тока утечки и температуру окружающей среды, импульсов. Не реже одного раза в сутки они включаются, измеряют параметры тока утечки и температуру окружающей среды, связываются по радиоканалу с ИТУС-ПСД-1 и передают данные измерений и показания счетчика разрядных импульсов.
Пульт сбора данных ИТУС-ПСД-1 постоянно включен и готов к приему данных от связанных с ним ИТУС-2. Для его работы в режиме сбора данных нужно только питание 220 В / 50 Гц для настенного/настольного варианта или от 9 до 36 В постоянного напряжения – для варианта на DIN-рейку.
Память организована в виде кольцевого буфера: при переполнении новые данные замещают в памяти самые старые данные. Время заполнения памяти данные замещают в памяти самые старые данные. Время заполнения памяти зависит от количества связанных с ПСД приборов ИТУС-2. При максимальном количестве ИТУС-2 – 255 шт., в памяти будут храниться данные за последний год. При ста ИТУС-2 – за более чем два года.
Для считывания и просмотра данных о состоянии ОПН к ИТУС-ПСД-1 подключается ПК. С помощью фирменного ПО данные передаются в ПК, где они могут быть сохранены, просмотрены, проанализированы и выведены на печать в виде протокола.
ИТУС-ПСД-1 предназначен для использовании в помещении. Для улучшения параметров радиосвязи он может быть укомплектован внешней выносной антенной с длиной кабеля до 3 м, способной работать вне помещения.
На одном объекте может функционировать несколько беспроводных сетей со своими ПСД.
Для считывания и просмотра данных о состоянии ОПН к ИТУС-ПСД-1 по интерфейсу USB подключается ПК. Подключение производится к работающему ПСД.
С помощью фирменного ПО  (Рис. 64-2) данные передаются в ПК, где они могут быть сохранены, просмотрены, проанализированы и выведены на печать в виде протокола.
Работа ПСД с ПК не влияет на прием данных от ИТУС-2: данные принимаются и сохраняются.

Вариант исполнения прибора ИТУС-1 с возможностью дистанционного считывания данных. Пульт дистанционного сбора данных ПСД-1 в совокупности с приборами ИТУС-2, установленными в цепь заземления всех ОПН (Рис. 64-5), образуют беспроводную сеть.

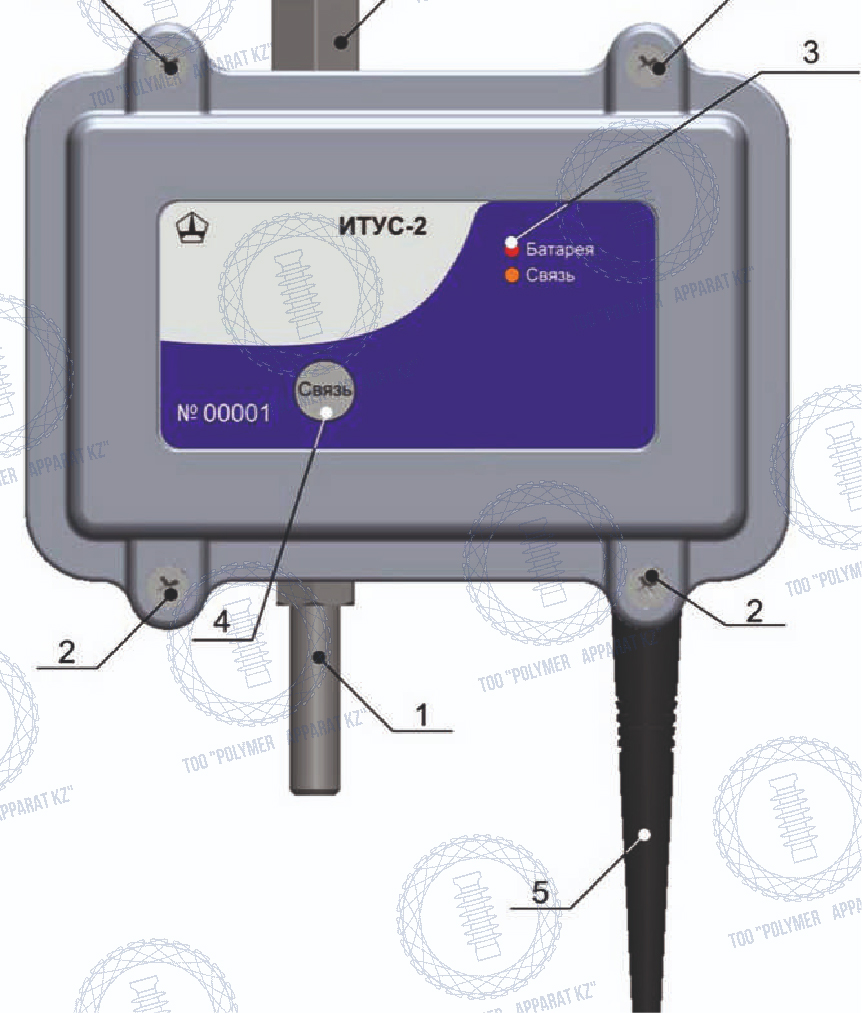

Прибор ИТУС-2 (Рис.64-3) предназначен для дистанционного комплексного контроля состояния ОПН под рабочим напряжением. Прибор устанавливается в цепи заземления ограничителя перенапряжения. Предназначен для работы под управлением пульта сбора данных ИТУС-ПСД-1.
Информация о состоянии всех ОПН на одном объекте передаётся на ПК оператора. ИТУС-ПСД-1 имеет возможность передавать данные мониторинга ОПН непосредственно в АСУ ТП подстанции, при условии установки дополнительного модуля связи.

Технические характеристики ИТУС-2

- Амплитуда общего тока утечки (в полосе частот от 50 до 500 Гц) измеряется в диапазоне от 0,1 до 10 мА;
- Пределы допускаемой основной относительной погрешности измерения амплитуды общего тока утечки не более ±6%;
- Измеряются действующие значения 1, 3 и 5-й гармоник тока утечки;
- Диапазон измерения действующего значения 1-й гармоники тока утечки от 0,1 до 10 мА;
- Пределы основной относительной погрешности измерения 1-й гармоники тока утечки не более ±6%;
- Диапазон измерения действующего значения 3-ей и 5-й гармоник тока утечки от 0,01 до 10 мА;
- Пределы основной относительной погрешности измерения 3-ей гармоники – не более ±10%;
- Диапазон измерения температуры: от -40 до +60 ºС;
- Минимальные регистрируемые импульсы тока через ОПН: импульс амплитудой 1 кА длительностью 8/20 мкс и амплитудой 0,2 кА длительностью 30/60 мкс;
- Отдельно учитываются импульсы большой амплитуды: более 3 кА длительностью 8/20 мкс;
- Максимально допустимые импульсы тока через ОПН: прямоугольный импульс длительностью 2000 мкс с амплитудой  2500А и длительностью 4/10 мкс с амплитудой 100 кА;
- Допустимое количество импульсов максимальной амплитуды – не ограничено;
- Частота радиосигнала для связи с пультом сбора данных: 2,4 ГГц;
- Максимальная дальность связи на открытой местности до 1,5 км, внутри помещения – до 100 м;
- Мощность радиопередатчика до 100 мВт;
- Передача измеренных параметров осуществляется автоматически, не реже чем 1 раз в сутки;
- Питание – автономное, от встроенного элемента питания;
- Средний срок службы от одного элемента питания – не менее 10 лет;
- Класс пыле- и влагозащиты: IP64;
- Температурный диапазон: рабочий от -40 до +60 ºС, хранения – от -50 до +60 ºС;
- Присоединительные размеры: внутренняя резьба головки верхней части токоведущего стержня М10, наружная резьба нижней части токоведущего стержня М10;
- Габариты (со стержнем и антенной) (ВхШхГ): 155х210х76 мм;
- Габариты в упаковке: 230х250х110 мм;
- Масса нетто: 1 кг;
- Масса брутто: 1,2 кг.
