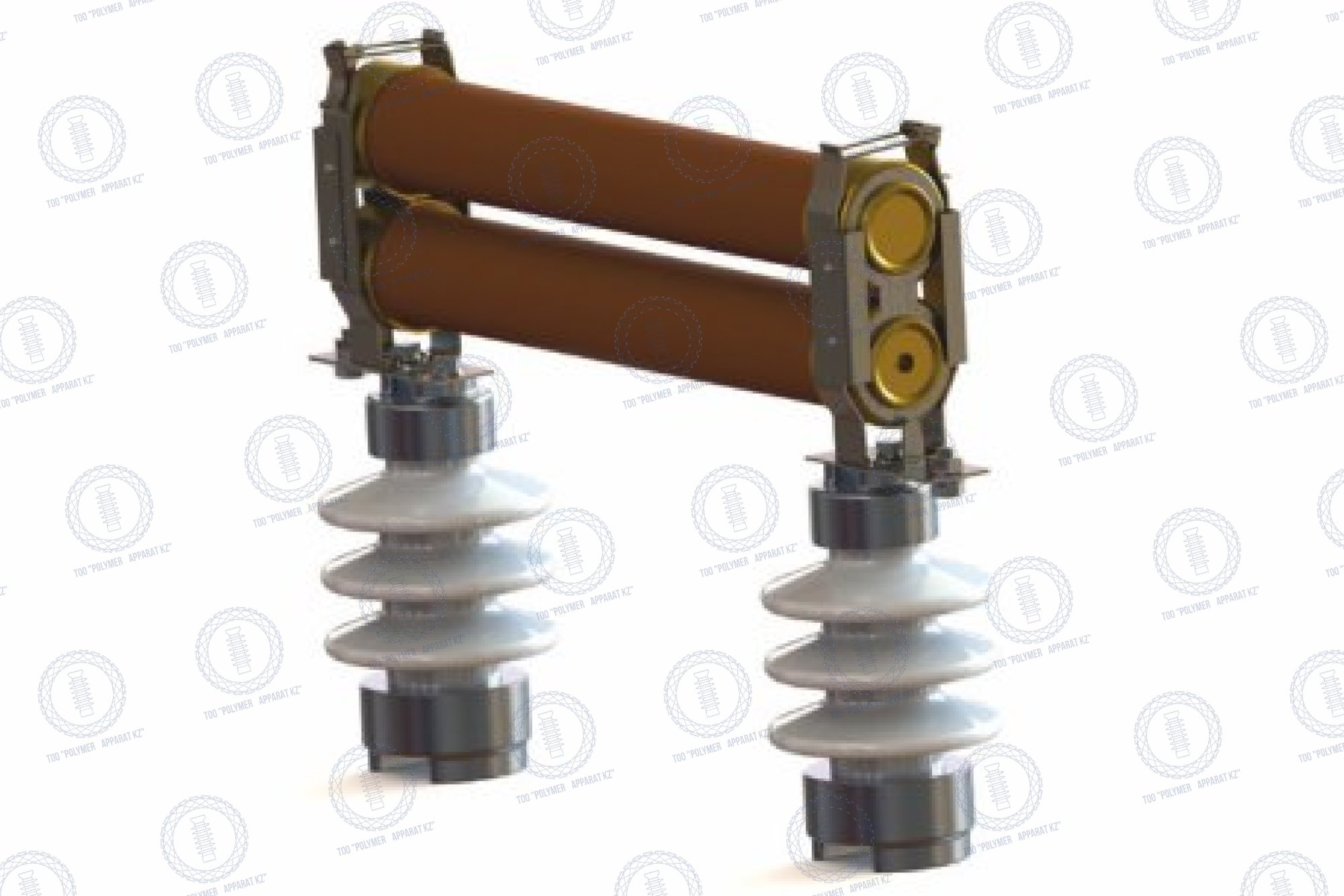

ПКТ 104 У3
Предохранители высоковольтные серии ПКТ и патроны токоограничивающие ПТ сочетают в себе быстродействие, способность отключать большие токи короткого замыкания. Патроны предохранителя могут выпускаться как с указателем срабатывания так и без них.
ПКТ 104 У3
#PROP_TITLE#
—
#PROP_VALUE#
Эксплуатация предохранителей должна производиться в соответствии с «Правилами технической эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок». В процессе эксплуатации должны выполняться требования пожарной безопасности согласно ГОСТ 12.1.004. Все монтажные и профилактические работы следует проводить при снятом напряжении. Нельзя смазывать токоведущие детали смазкой, температура вспышки (загорания) которой менее 200 ºС. Запрещается при эксплуатации предохранителей касаться руками зажимов и неизолированных токоведущих проводников.

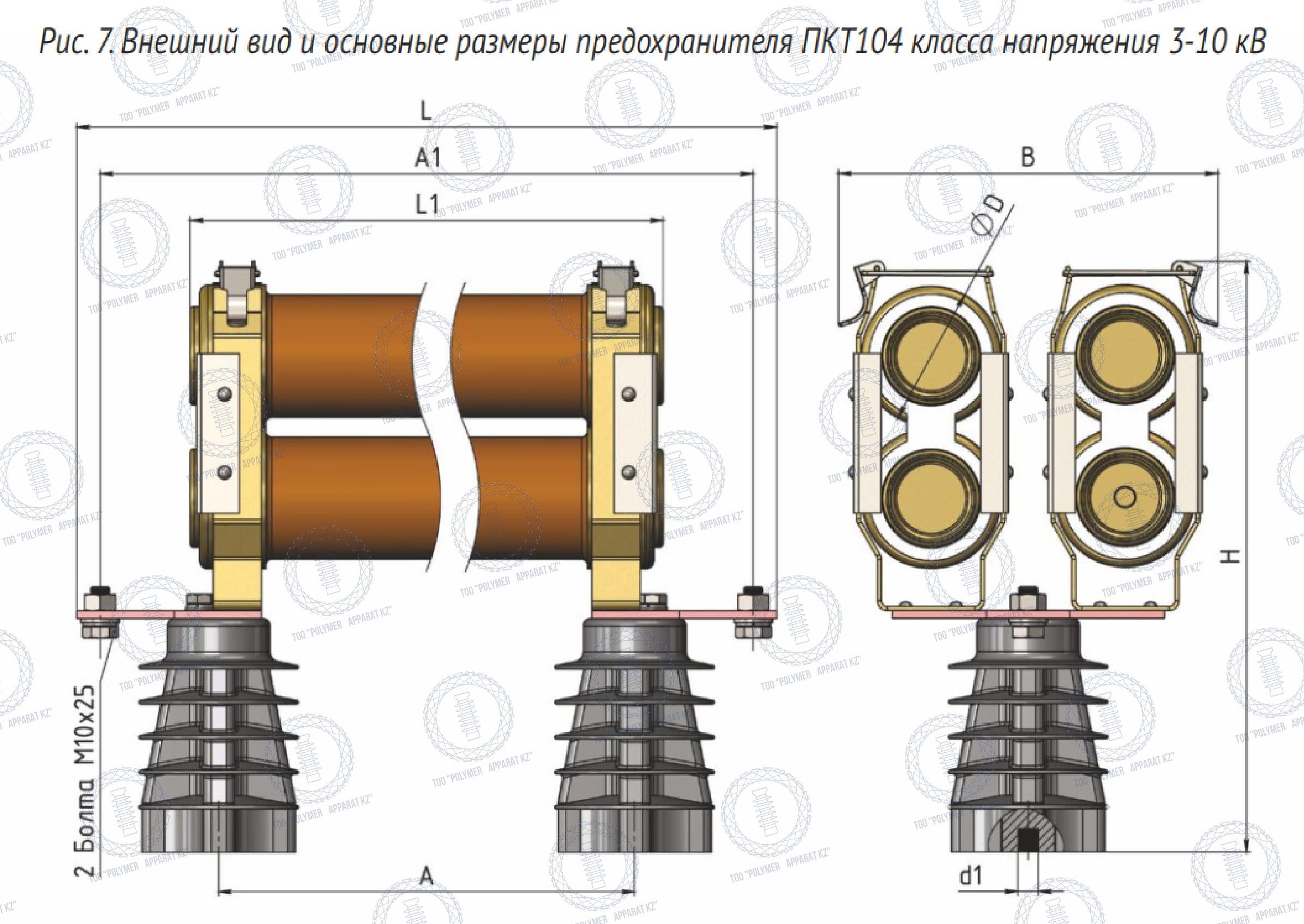

Габаритно-присоединительные размеры и масса предохранителей ПКТ 104 УЗ
Габаритно-присоединительные размеры и масса предохранителей ПКТ 104 УЗ
| Обозначение предохранителя | Размеры, мм | Масса предохранителя, кг | Масса патрона, кг | Рис. № | ||||||||
| A ± 5мм | L ± 5мм | A1 ± 5мм | L1 ± 3мм | D ± 3мм | d1 | d2 | H ± 3мм | B ± 3мм | ||||
| ПКТ 104-3 У3 | 235 | 380 | 357 | 264 | 72 | М12 | - | 303 | 195 | 10,8 | 8,4 | 7 |
| ПКТ 104-6 У3 | 335 | 480 | 457 | 364 | 72 | М12 | - | 303 | 195 | 11,6 | 9,2 | 7 |
| ПКТ 104-10 У3 | 435 | 580 | 557 | 464 | 72 | М12 | - | 303 | 195 | 14,4 | 12 | 7 |
