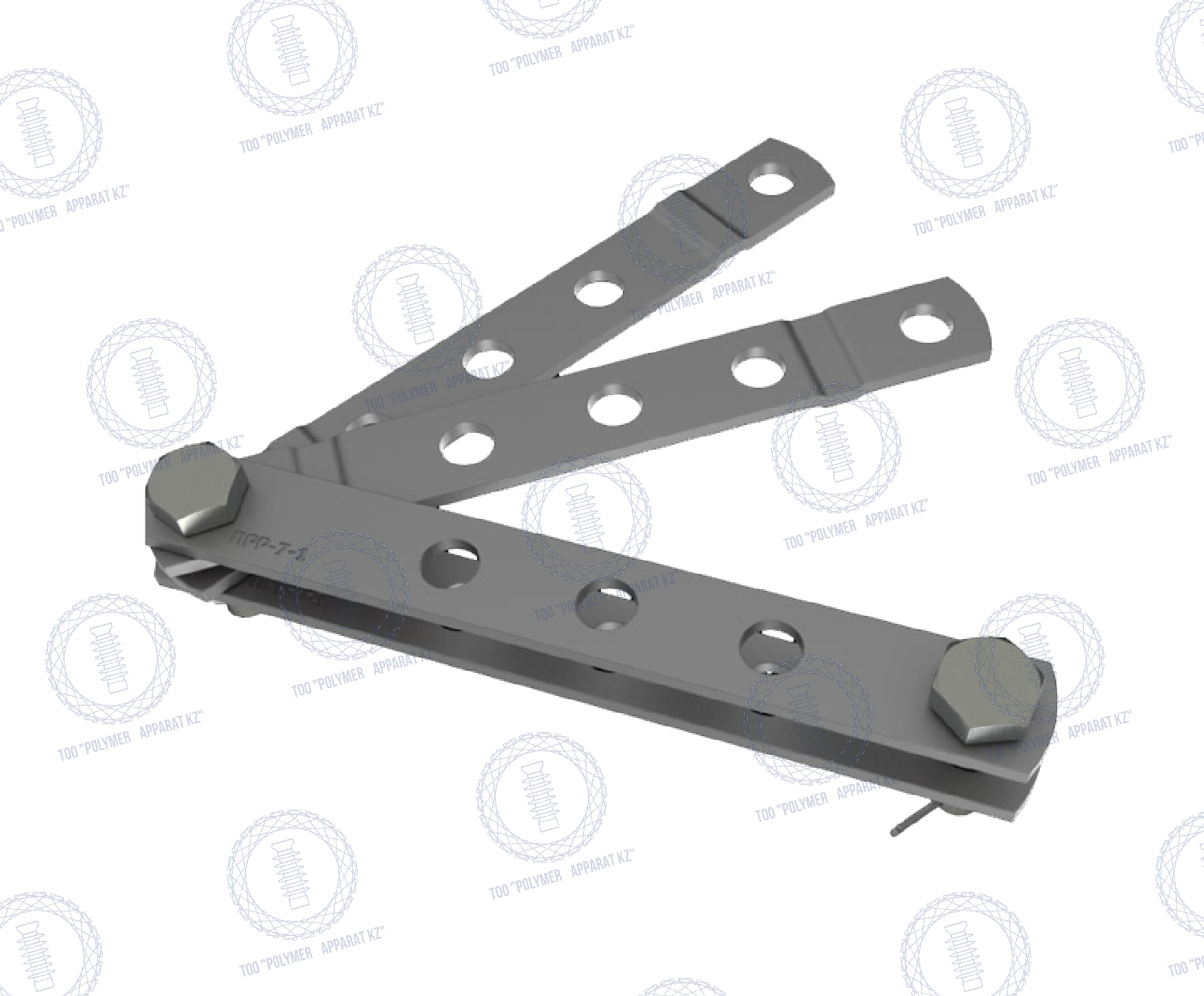

Звенья промежуточные ПРР (регулируемые)

Вся продукция сертифицирована

Для ступенчатой регулировки длины изолирующей подвески.

Звенья промежуточные должны соответствовать требованиям ТУ 3449-018-40064547-01.

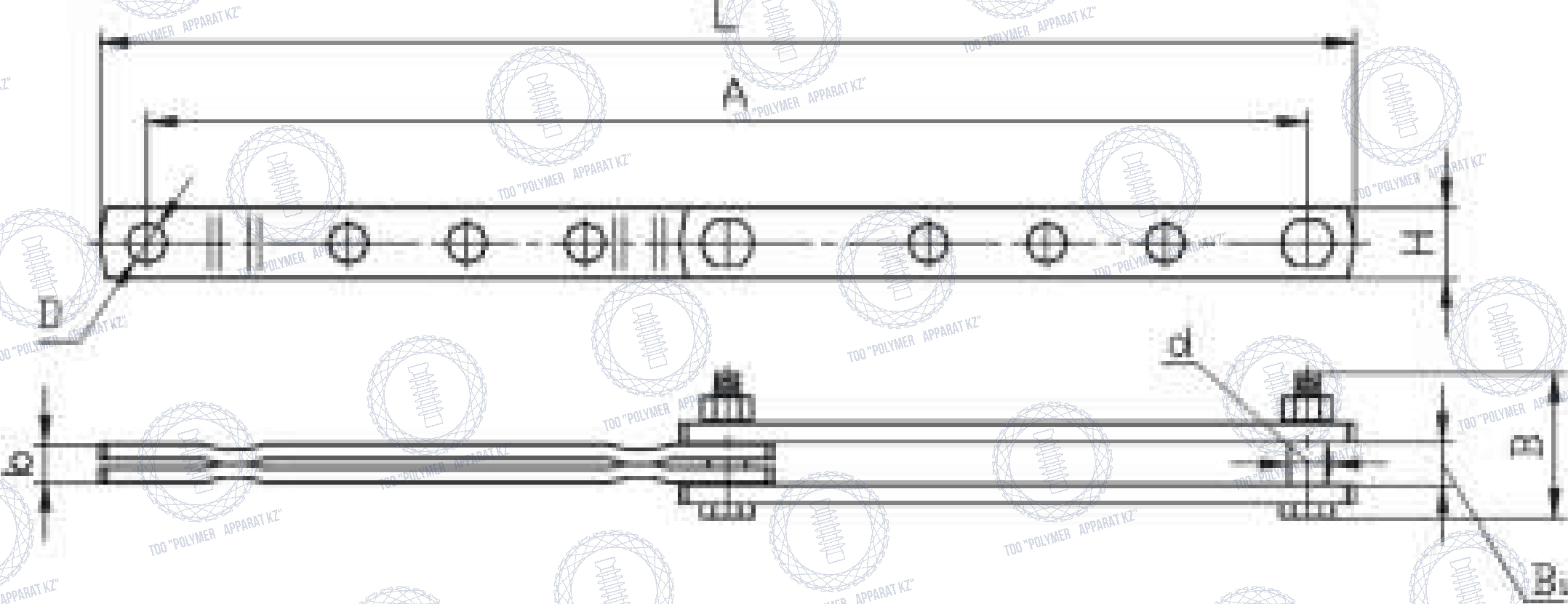

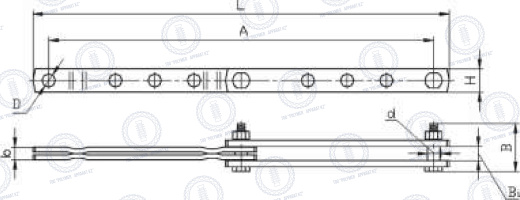

Обозначение	Регулируемая длина, А	Размеры, мм	Масса, кг	Разруш. нагрузка, кН (тс), не менее
max	min	B	B1	b	D	d	L	H
ПРР-7-1	490	305	61	17	16	17	16	530	36	1,91	70 (7)
ПРР-12-1	550	350	78	23	22	23	22	610	45	3,69	120 (12)
ПРР-12-1А	490	305	78	23	22	23	22	550	45	3,38	120 (12)
ПРР-16-1	550	350	83	26	25	26	25	620	60	5	160 (16)
ПРР-16-1А	490	305	83	26	25	26	25	560	60	4,6	160 (16)
ПРР-21-1	750	475	98	29	28	29	28	820	56	8,76	210 (21)
ПРР-25-1	110	34	32	34	32	830	63	10,9	250 (25)
ПРР-30-1	120	38	36	38	36	70	14,65	300 (30)
ПРР-35-1	950	600	125	40	38	40	38	1040	75	20,51	350 (35)
ПРР-45-1	130	42	40	42	40	1050	80	23	450 (45)
ПРР-53-1	137	44	42	44	42	85	26,68	530 (53)
ПРР-60-1	142	47	45	47	45	1070	95	31,65	600 (60)
ПРР-75-1	1150	750	162	52	50	52	50	1280	110	48,2	750 (75)
ПРР-90-1	1400	835	175	58	56	58	56	1550	120	62,75	900 (90)
ПРР-120-1	1450	900	195	67	65	67	65	1630	180	102,4	1200 (120)
ПРР-135-1	215	72	70	72	70	123,4	1350 (135)
ПРР-160-1	240	77	75	77	75	1650	200	167,5	1600 (160)
ПРР-180-1	240	83	80	83	80	169,6	1800 (180)
