Зажимы соединительные овальные типа СОМ
Зажимы соединительные овальные типа СОМ
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для соединения медных проводом методом местного обжатия.
Монтаж осуществляется при помощи клещей МИ-19А.
Соединительные овальные зажимы типа СОМ изготавливаются по особому заказу.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Монтаж осуществляется при помощи клещей МИ-19А.
Соединительные овальные зажимы типа СОМ изготавливаются по особому заказу.
Зажимы должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Технические характеристики

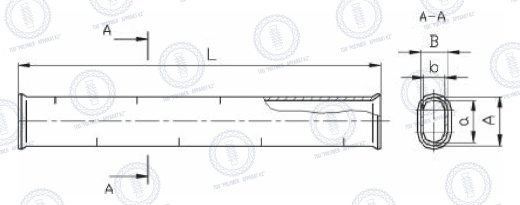

| Обозначение | Провода марки М по ГОСТ839-80 | Размеры, мм | Масса, кг | |||||
| Номинальное сечение, мм2 | Прочность заделки провода кН, не менее | A | a | B | b | L | ||
| СОМ-35-1 | 35 | 11,614 | 20,4 | 17 | 11,9 | 8,5 | 122 | 0,097 |
| СОМ-50-1 | 50 | 15,753 | 23,4 | 20 | 13,4 | 10 | 173 | 0,151 |
| СОМ-70-1 | 70 | 22,699 | 26,6 | 23,2 | 15 | 11,6 | 193 | 0,195 |
| СОМ-95-1 | 95 | 31,517 | 30,2 | 26,8 | 16,8 | 13,4 | 258 | 0,295 |
| СОМ-120-1 | 120 | 39,24 | 34 | 30 | 19 | 15 | 280 | 0,42 |
| СОМ-150-1 | 150 | 47,148 | 38 | 34 | 21 | 17 | 300 | 0,51 |
