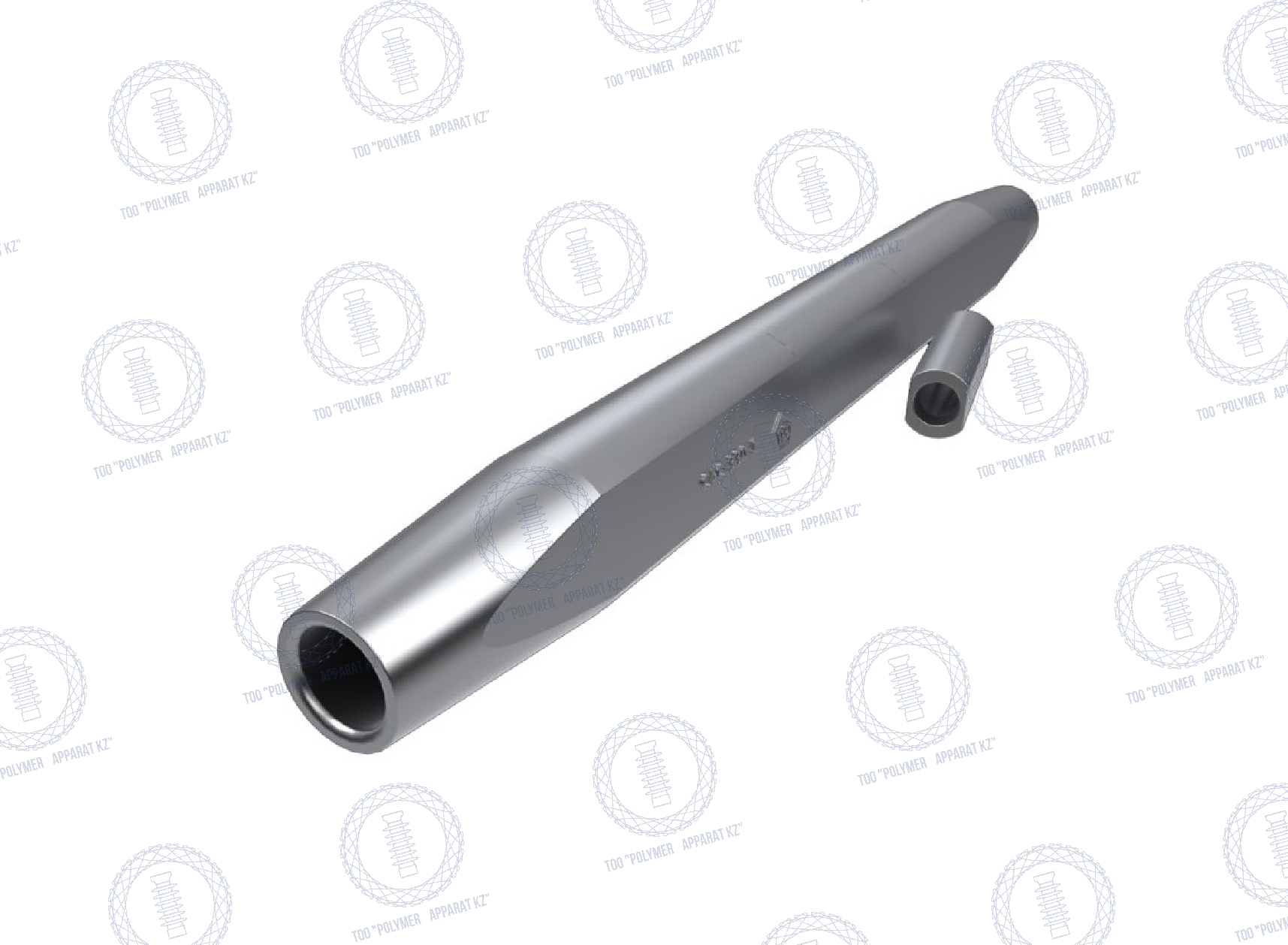

Зажимы соединительные прессуемые типа САС
Зажимы соединительные прессуемые типа САС
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для соединения сталеалюминиевых проводов сечением 185 мм2 и выше. Корпус зажимов изготавливается из труб специального профиля.
Сердечник, предназначенный для с оединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса.
Корпус соединительного зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.
Зажимы типа САС должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.
Сердечник, предназначенный для с оединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса.
Корпус соединительного зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.
Зажимы типа САС должны соответствовать требованиям ГОСТ Р 51177-2017, ТУ 27.90.40-101-15207362-2021.

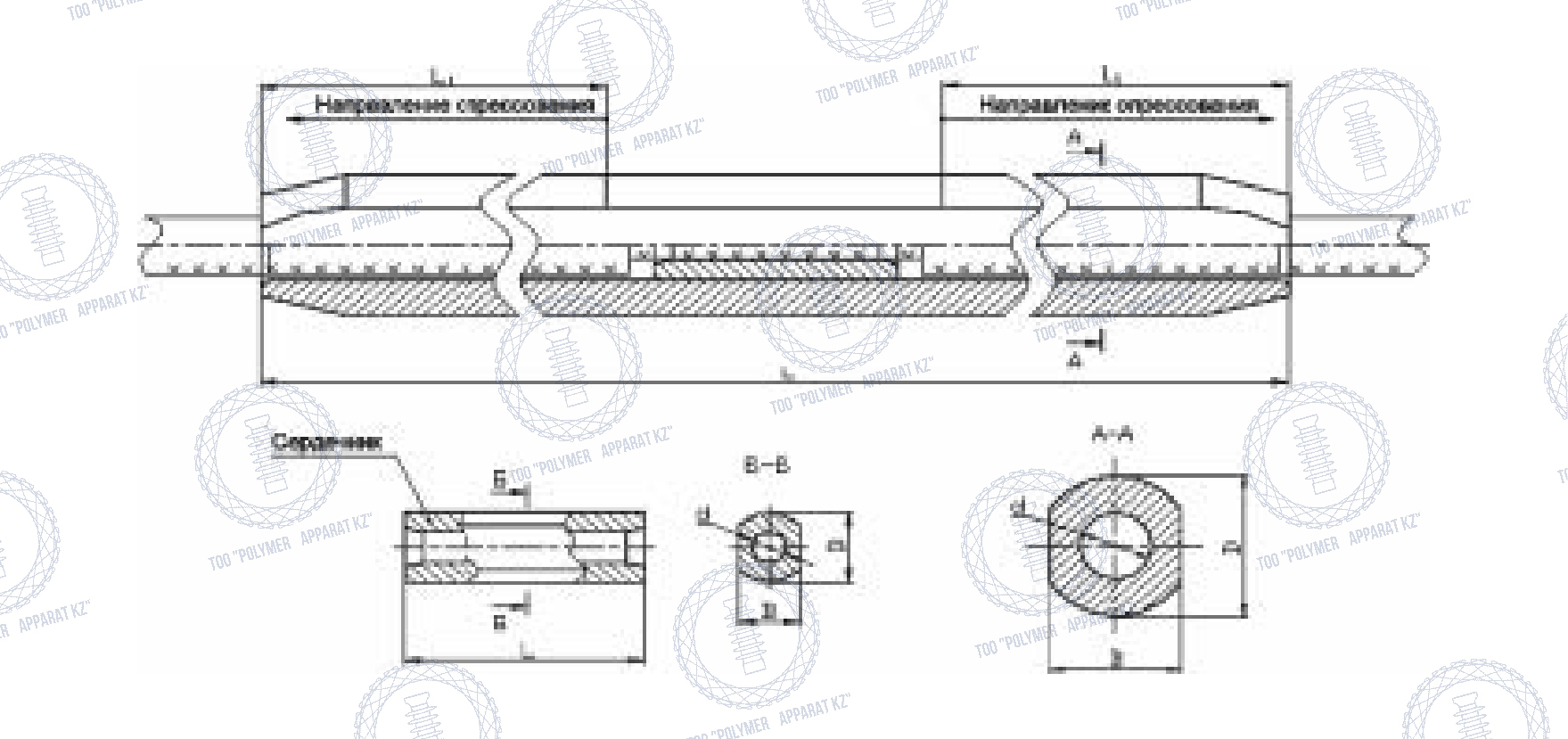

Технические характеристики
| Обозначение | Деталь зажима | Размеры, мм | Масса, кг | Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./ сталь), мм2 | Прочность заделки провода, кН, не менее | Матрица опрессования | ||||
| B | d | D | L | L1 | ||||||
| САС-240-1 | Корпус | 44 | 25 | 52 | 540 | 215 | 2,33 | 185/24 185/29 205/27 240/32 |
52,2 55,8 57,3 67,5 |
А-44 |
| Сердеч. | 20 | 11,5 | 26 | 80 | - | С-21 | ||||
| САС-240-2 | Корпус | 44 | 25 | 52 | 540 | 215 | 240/39 185/43 | 72,8 | А-44 | |
| Сердеч. | 22 | 14,5 | 28 | 80 | - | 69,9 | С-22 | |||
| САС-240-3 | Корпус | 44 | 25 | 52 | 540 | 215 | 240/56 | 88,4 | А-44 | |
| Сердеч. | 23 | 16,5 | 28 | 80 | - | С-23 | ||||
| САС-330-1 | Корпус | 44 | 28 | 54 | 580 | 230 | 2,44 | 300/39 | 81,5 90,5 93,4 | А-46 |
| Сердеч. | 22 | 14,5 | 28 | 80 | - | 300/48 330/43 |
С-22 С-23 С-22 |
|||
| САС-400-1 | Корпус | 44 | 28 | 54 | 580 | 230 |
330/30 400/18 400/22 |
79,9 77,0 85,6 |
А-46 | |
| Сердеч. | 20 | 11,5 | 26 | 80 | - | С-21 | ||||
| САС-300-1 | Корпус | 44 | 28 | 54 | 580 | 230 | 2,52 | 300/66 300/67 | 105,7 113,6 | А-46 |
| Сердеч. | 26 | 18,5 | 32 | 90 | - | С-26 | ||||
| САС-400-2 | Корпус | 50 | 31,5 | 58 | 660 | 275 | 3,22 | 400/93 | 156,3 | А-50 |
| Сердеч. | 28 | 20 | 24 | 90 | - | С-29 | ||||
| Обозначение | Деталь зажима | Размеры, мм | Масса, кг | Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./стал), мм2 | Прочность заделки провода, кН, не менее | Матрица опрессования | ||||
| B | d | D | L | L1 | ||||||
| САС-500-1 | Корпус | 50 | 31,5 | 58 | 660 | 275 | 3,12 |
400/51 400/64 450/56 |
108,4 116,2 118,2 |
А-50 |
| Сердеч. | 23 | 16,5 | 28 | 80 | - | С-23 | ||||
| САС-500-2 | Корпус | 50 | 31,5 | 58 | 660 | 275 | 500/26 500/27 | 100,9 101,2 | А-50 | |
| Сердеч. | 20 | 11,5 | 26 | 80 | - | С-21 | ||||
| САС-500-3 | Корпус | 56 | 35 | 65 | 750 | 315 | 4,22 | 500/64 | 133,4 | А-56 |
| Сердеч. | 23 | 16,5 | 28 | 80 | - | С-23 | ||||
| САС-600-1 | Корпус | 56 | 35 | 65 | 750 | 315 | 4,32 |
550/71 600/72 |
149,5 165,4 | А-56 |
| Сердеч. | 26 | 18,5 | 32 | 90 | - | С-26 | ||||
| САС-650-1 | Корпус | 65 | 41 | 75 | 800 | 340 | 6,63 | 650/79 | 180,4 | А-66 |
| Сердеч. | 28 | 20 | 34 | 90 | - | С-29 | ||||
| САС-1200-1 | Корпус | - | 49 | 75 | 770 | 320 | 6,3 | 1200-67 | 321,4 | МШ-65 |
| Сердеч. | - | 17,5 | 30 | 85 | - | МШ-26 | ||||
